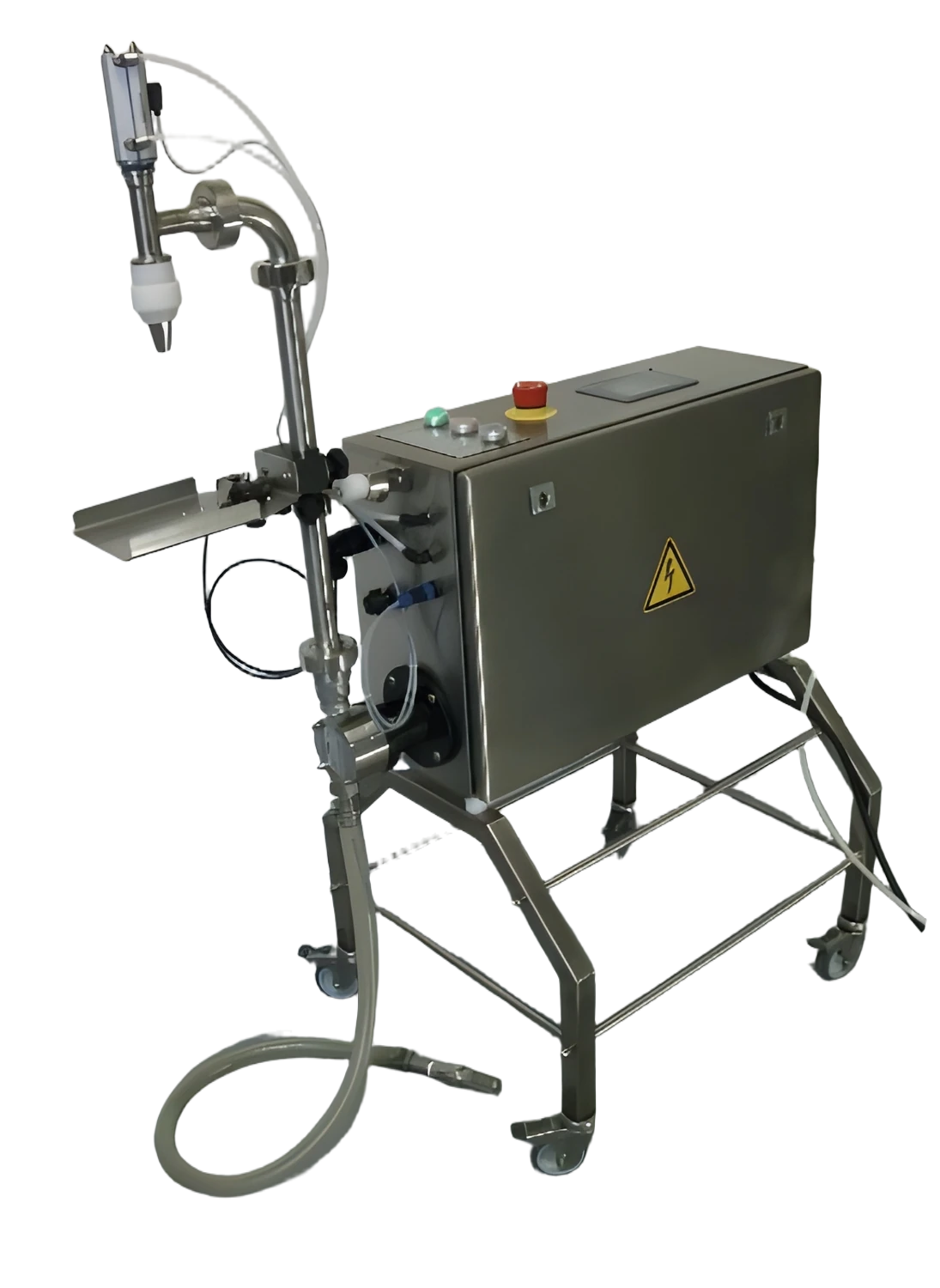

Dozavimo įrenginiai, leidžiantys kontroliuoti procesų chemines savybes
Daugelyje pramoninių procesų proceso stabilumą lemia ne siurblio našumas, o tikslus priedų, cheminių medžiagų ar inhibitorių įpylimas. Būtent šiam tikslui ir naudojamos dozavimo sistemos. Jos sujungia dozavimo siurblius, matavimo ir reguliavimo techniką, medžiagų valdymą bei saugos funkcijas į vieną integruotą sistemą.
Todėl „Harton Anlagentechnik GmbH“ dozuojančias sistemas kuria ne tik kaip siurblines, bet ir kaip į procesą integruotas dozuojančias sistemas, kuriose dozavimo tikslumas, reguliavimo charakteristikos ir įrangos sauga vertinami kaip viena visuma.
Todėl „Harton Anlagentechnik GmbH“ dozuojančias sistemas kuria ne tik kaip siurblines, bet ir kaip į procesą integruotas dozuojančias sistemas, kuriose dozavimo tikslumas, reguliavimo charakteristikos ir įrangos sauga vertinami kaip viena visuma.
Kodėl verta rinktis „HARTON Anlagentechnik GmbH“ dozavimo įrenginius?
Mūsų dozavimo įrenginiai projektuojami individualiai pagal jūsų gamybos procesų reikalavimus ir sujungia tikslią dozavimo technologiją, pažangią valdymo sistemą bei aukštos kokybės komponentus į vieną patikimą kompleksinį sprendimą.
Tvirtos medžiagos, energiją taupančios sudedamosios dalys ir prie naudojimo sąlygų pritaikytas projektavimas užtikrina ekonomišką eksploataciją ir ilgą tarnavimo laiką net ir sudėtingomis proceso sąlygomis.
Paprasta techninė priežiūra ir geras prieinamumas užtikrina trumpą aptarnavimo laiką ir sumažina prastovų trukmę.
Dozavimo įrenginių techninės veiklos sritys
Konkretūs parametrai nustatomi atsižvelgiant į kiekvieną konkretų projektą.
Tipinės planavimo sritys:
Tipinės planavimo sritys:
| Dozavimo našumas vienai siurblio galvutei | 0,001-1027 l/h |
| Dozavimo slėgis | 1-25 bar (stūmoklinės siurbliai gali pasiekti didesnį slėgį) |
| Medijos temperatūra | nuo -20 °C iki +200 °C |
| Aplinkos temperatūra | nuo -20 °C iki +60 °C |
| Klampa | 0,5-100 000 mPa·s |
| Dozavimo tikslumas | ±0,5 - ±3 % |
| Pakėlimo dažnis | 10-300 smūgių per minutę |
| Dujų kiekis dozavimo terpėje | 0-5 tūrio proc. |
| Kietųjų dalelių kiekis | 0-0,05 % masės |
| Valdymas | Vietinis arba visiškai integruotas į DCS / PLC |
Pirmiau nurodyti parametrai yra mažesnių dozavimo sistemų projektavimo ribos. Esant didesniam našumui ar aukštesniam slėgiui, galima suprojektuoti konkrečiam projektui pritaikytus sprendimus.
Kokioms reikmėms naudojamos dozavimo sistemos?
Dozavimo įrenginiai naudojami visur ten, kur reikia kontroliuojamai ir pakartotinai įpilti technologinių medžiagų.
Tipiniai taikymo atvejai:
Dozavimas gali būti atliekamas:
Tipiniai taikymo atvejai:
- pH koregavimas vandens ir nuotekų valymo įrenginiuose
- flokuliantų ir koaguliantų naudojimas vandens valymo procesuose
- korozijos inhibitorių įpylimas energetikos įrenginiuose
- Biocidų dozavimas aušinimo kontūruose
- Priedų įmaišymas cheminių medžiagų gamybos procesuose
- Procesinių cheminių medžiagų įpurškimo sistemos
Dozavimas gali būti atliekamas:
- nuolatinis dozavimas
- partijų dozavimas
- proporcingai srautui
- valdoma pagal reguliavimo grandinę (pH / Redox / laidumas)
Medžiagos pasirinkimą lemia terpė, slėgis ir temperatūra.
Tipinės siurblio galvutės ir vamzdynų medžiagos:
Membranos dažniausiai gaminamos iš:
Vožtuvų sėdynės ir tarpikliai gali būti pagaminti iš:
Medžiagų sertifikatai pateikiami pagal konkretų projektą, laikantis standarto EN 10204 (2.2 arba 3.1) reikalavimų.
Tipinės siurblio galvutės ir vamzdynų medžiagos:
- Nerūdijantis plienas AISI 316
- PVDF
- PP
- PTFE
Membranos dažniausiai gaminamos iš:
- daugiasluoksnės PTFE membranos
- chemiškai suderinamos specialiosios membranos
- Stūmoklių ir plunžerių komponentai padengiami nusidėvėjimui atspariu sluoksniu arba grūdinami.
Vožtuvų sėdynės ir tarpikliai gali būti pagaminti iš:
- PVC
- PVDF
- EPDM
- FKM
- NBR
- PTFE
Medžiagų sertifikatai pateikiami pagal konkretų projektą, laikantis standarto EN 10204 (2.2 arba 3.1) reikalavimų.
Dozavimo įrenginiai gali veikti skirtingais automatizavimo lygiais.
Vietinis valdymas
- HMI skydelis
- vietinis PLC
- paprastas dozavimo valdymas
Integracija į valdymo sistemas
Daugelis įrenginių yra tiesiogiai integruojami į procesų valdymo sistemas.
Tipinės sąsajos:
Reguliavimo grandines galima valdyti per:
Tipinės sąsajos:
- 4-20 mA
- Impulsiniai signalai
- Lauko magistralės sistemos
Reguliavimo grandines galima valdyti per:
- pH matavimą
- Redoks matavimą
- Laidumo matavimą
- Srauto
- Dozavimas atliekamas naudojant:
- Eilės reguliavimas
- Sukimosi greičio reguliavimą
- PID reguliavimą
Dozavimo įrenginių konstrukcijos ir sistemos variantai
Dozavimo įrenginiai surenkami pagal konkrečius projektus. Lemiamus veiksnius sudaro medžiaga, slėgio lygis ir reikiamas dozavimo tikslumas.
Membraniškų dozavimo siurblių sistemos
Membraniniai dozavimo siurbliai visiškai atskiria dozavimo medžiagą nuo pavaros. Dėl to jie ypač tinka:
Tipiniai privalumai:
- agresyviems chemikalams
- toksiškoms medžiagoms
- taikymams, kuriems keliami aukšti saugos reikalavimai
Tipiniai privalumai:
- aukštas sandarumas
- maža nuotėkio rizika
- pastovus dozavimo našumas
Stūmoklinių dozavimo siurblių sistemos
Stūmokliniai dozavimo siurbliai veikia tiesioginio stūmoklinio siurbimo principu ir pasiekia žymiai didesnį slėgį.
Jos naudojamos:
Konstrukcinis skirtumas yra sandarinimo sistema, kurios priežiūra gali būti sudėtingesnė nei membraninių siurblių atveju.
Jos naudojamos:
- aukšto slėgio dozavimui
- Injekcijos procesams
- klampesnėms medžiagoms
Konstrukcinis skirtumas yra sandarinimo sistema, kurios priežiūra gali būti sudėtingesnė nei membraninių siurblių atveju.
Daugiasudėtinių medžiagų dozavimo įrenginiai
Daugelyje pramoninių taikymų reikia dozuoti kelias medžiagas.
Tipinės sistemos:
Tipinės sistemos:
- Daugiakanalės dozavimo sistemos
- Partijų dozavimo įrenginiai
- Kelių cheminių medžiagų įpurškimo sistemos
- Priklausomai nuo projekto, dozavimo linijų skaičius gali svyruoti nuo 1 iki maždaug 20.
Medžiagos ir procesinės medžiagos
Dozavimo įrenginiai dažnai turi transportuoti medžiagas, kurios yra chemiškai sudėtingos arba ypač svarbios gamybos procesui.
Chemiškai agresyvios medžiagos
Rūgštys, šarmai ar oksidatoriai naudojami tik tuomet, kai:
yra chemiškai patvirtintos.
Tipinis pH intervalas:
- Siurblio galvutės medžiagos
- Membranos medžiaga
- Vožtuvų medžiagos
yra chemiškai patvirtintos.
Tipinis pH intervalas:
- pH 0-14 (priklausomai nuo medžiagos)
Tirpikliai ir medžiagos, kurių sudėtyje yra lakiųjų organinių junginių (VOC)
Kalbant apie tirpiklius, taip pat reikia įvertinti:
- Sandarinimo sistemos
- Suderinamumas su elastomerais
- Apsauga nuo sprogimo
Labai klampios dozavimo medžiagos
Didelė klampa turi įtakos:
Tokiais atvejais gali prireikti reguliuoti temperatūrą arba pritaikyti eilių dažnį.
- vožtuvų atidarymo trukmę
- Eilės tūrį
- Tiekimo stabilumą
Tokiais atvejais gali prireikti reguliuoti temperatūrą arba pritaikyti eilių dažnį.
Dujinės arba kietųjų dalelių turinčios medžiagos
Dujų burbuliukai arba kietosios medžiagos gali turėti įtakos dozavimo tikslumui.
Todėl nustatomos ribinės vertės:
Todėl nustatomos ribinės vertės:
- dujų kiekį
- dalelių dydį
- Kietųjų dalelių koncentraciją
Saugos ir sandarinimo sprendimai
Kadangi dozavimo įrenginiai veikia pagal tūrinio principą, apsauga nuo perteklinio slėgio yra privaloma jų sudedamoji dalis.
Tipiniai saugos komponentai:
Membraniniai dozavimo siurbliai užtikrina beveik be nuotėkio skysčių perpumpavimą siurblio galvutėje.
Kritinėms medžiagoms gali būti naudojami:
Sąsajos su visa sistema apima:
Tipiniai saugos komponentai:
- Apsauginiai vožtuvai
- Pertekėjimo vožtuvai
- Atbuliniai vožtuvai
- Įpurškimo vožtuvai
Membraniniai dozavimo siurbliai užtikrina beveik be nuotėkio skysčių perpumpavimą siurblio galvutėje.
Kritinėms medžiagoms gali būti naudojami:
- dvigubos membranos
- Nuotėkio stebėjimas
- Apsauginiai išjungimai
Sąsajos su visa sistema apima:
- mechaninius jungimus
- elektros maitinimą
- valdymo ir magistralės signalus
Integracija ir įrangos periferiniai įrenginiai
Dozavimo įrenginiai dažnai tiekiami kaip pilnai sukomplektuoti procesiniai blokai.
Tipiniai komponentai:
Medžiagų talpyklos projektuojamos pagal:
Papildoma įranga gali apimti:
Konkretus modelis visada pritaikomas prie montavimo vietos ir įrenginio išdėstymo.
Tipiniai komponentai:
- Pagrindinis rėmas arba platforma
- Surinkimo vonia
- Dozavimo siurbliai
- Medžiagų talpyklos
- Armatūra
- Vamzdynai
Medžiagų talpyklos projektuojamos pagal:
- Tūrio
- Medžiaga
- Dujų pašalinimas
- Lygio stebėjimą
Papildoma įranga gali apimti:
- Pulsacijų slopintuvus
- Apsauginiai vožtuvai
- Atbuliniai vožtuvai
- Įpurškimo lancetus
- Montavimo rinkiniai
Konkretus modelis visada pritaikomas prie montavimo vietos ir įrenginio išdėstymo.
Stebėjimas ir eksploatavimo sauga
Siekiant užtikrinti stabilų veikimą, galima integruoti įvairias stebėjimo sistemas.
Tipinės stebėjimo funkcijos:
Alarmų ir išjungimo logika apibrėžiama atsižvelgiant į konkrečią projektą ir pritaikoma prie eksploatacijos standartų.
Tipinės stebėjimo funkcijos:
- Slėgio stebėjimas
- Srauto matavimas
- Lygio stebėjimas
- Membranos plyšimo stebėjimas
- Eilės skaičiavimas
Alarmų ir išjungimo logika apibrėžiama atsižvelgiant į konkrečią projektą ir pritaikoma prie eksploatacijos standartų.
Kokybė, tikrinimas ir dokumentacija
Dozavimo įrenginiai prieš išsiuntimą yra patikrinami.
Tipiniai patikrinimai:
Dokumentacija gali apimti:
Dokumentacija paprastai pateikiama vokiečių ir anglų kalbomis.
Tipiniai patikrinimai:
- Veikimo bandymas
- Dozavimo tikslumo bandymas
- Sandarumo patikrinimas
- Reguliavimo grandinės bandymas (pvz., pH reguliavimas)
Dokumentacija gali apimti:
- Techninius duomenų lapus
- R&I schemas
- Modulinių blokų išdėstymo schemas
- Elektros schemas
- Įvesties/išvesties sąrašai
- Naudojimo instrukcijos
- Atitikties sertifikatai
Dokumentacija paprastai pateikiama vokiečių ir anglų kalbomis.
Pramonės šakos ir tipiniai pritaikymo atvejai
Dozavimo įrenginiai naudojami daugelyje pramonės sričių.
Tipinės pramonės šakos:
Tipiniai taikymo atvejai:
Tipinės pramonės šakos:
- Vandens ir nuotekų tvarkymo technologijos
- Chemijos pramonė
- Energijos įrenginiai
- Naftos ir dujų pramonė
- Maisto pramonė
- OEM mašinų gamyba
Tipiniai taikymo atvejai:
- pH neutralizavimas
- Flokuliantų dozavimas
- Inhibitorių įpylimas
- Biocidų dozavimas
- Proceso priedų įmaišymas
- Įpurškimo sistemos
Mūsų dozavimo įrenginių tipai ir variantai
Pramoniniams taikymams skirta techninė sistemų apžvalga
Dozavimo įrenginiai - tai į gamybos procesus integruotos sistemos, skirtos tiksliai, pakartotinai ir reguliuojamai įpilti skysčių į pramoninius procesus. Skirtingai nuo paprastų dozavimo siurblių, jie apima suderintą visą sistemą, sudarytą iš siurblių, talpyklų, armatūros, jutiklių ir valdymo įrangos.
Jos naudojamos chemijos, vandens ir nuotekų tvarkymo, energetikos, technologijų bei mašinų ir įrenginių gamybos srityse, kai reikalingas dozavimo tikslumas, proceso stabilumas ir dokumentuojamas valdymas. Inžinieriams ir techniniams pirkėjams labai svarbu, kad sistemos našumas priklausytų ne tik nuo siurblio, bet ir nuo visų komponentų sąveikos.
Todėl „Harton Anlagentechnik GmbH“ dozuojančias sistemas projektuoja remdamasi realiu procesu, o ne atskirais komponentais.
Jos naudojamos chemijos, vandens ir nuotekų tvarkymo, energetikos, technologijų bei mašinų ir įrenginių gamybos srityse, kai reikalingas dozavimo tikslumas, proceso stabilumas ir dokumentuojamas valdymas. Inžinieriams ir techniniams pirkėjams labai svarbu, kad sistemos našumas priklausytų ne tik nuo siurblio, bet ir nuo visų komponentų sąveikos.
Todėl „Harton Anlagentechnik GmbH“ dozuojančias sistemas projektuoja remdamasi realiu procesu, o ne atskirais komponentais.
Aukšto slėgio dozavimo įrenginiai naudojami tais atvejais, kai medžiagos turi būti tiekiamos į procesus, kuriuose susidaro didelis priešslėgis. Projektuojant atsižvelgiama į slėgio stabilumą ir sandarinimo sistemą.
| Medžiagos | aukšto legavimo plienai |
| Valdymas | SPS |
| ATEX | pasirinktinai |
| Slėgis | iki 400 bar |
| Dozavimo našumas | 0,1 - 1.000 l/h |
| Tikslumas | ±0,5 - 2 % |
| Žiniasklaida | skystas |
| Temperatūra | nuo -20 iki +200 °C |
| Tarpiklis | Hochdruck-Gleitring |

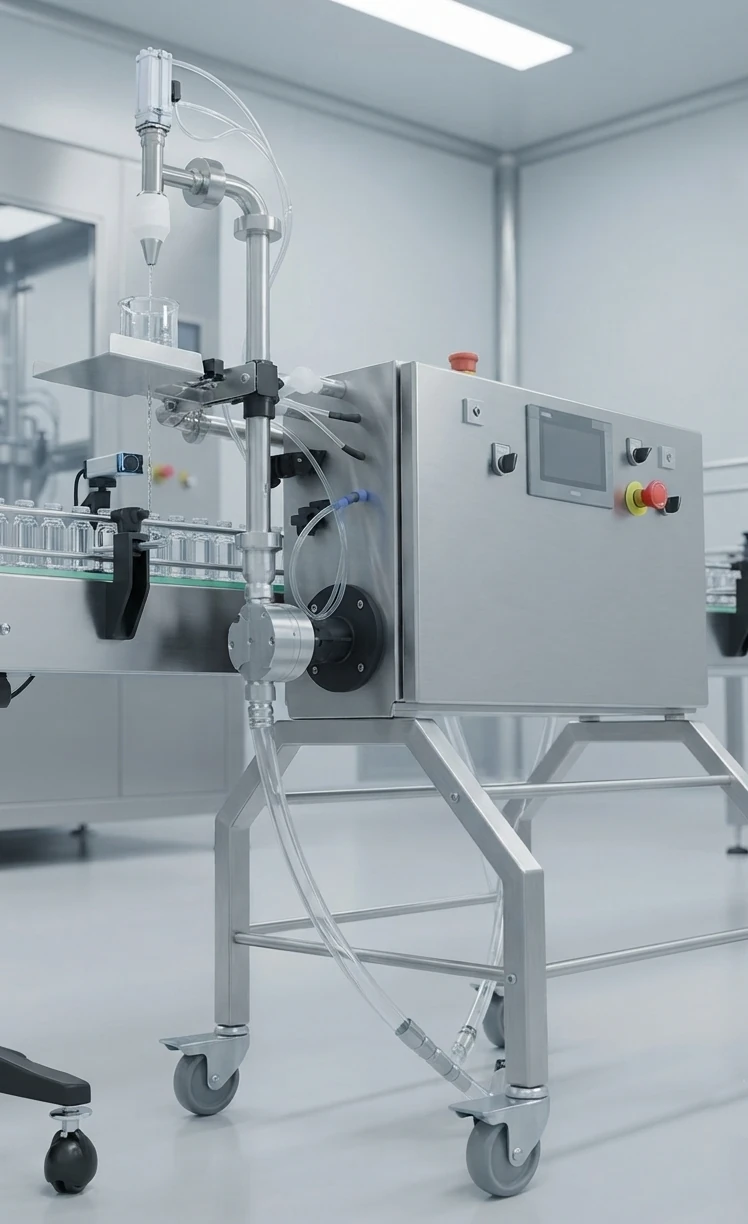

Šios dozavimo sistemos yra pritaikytos steriliems arba higienos požiūriu ypač svarbiems procesams. Jos atitinka FDA ir EHEDG reikalavimus.
| ATEX | pasirinktinai |
| Dozavimo našumas | 0,1 - 2.000 l/h |
| Tikslumas | ±0,5 - 1 % |
| Slėgis | iki 16 bar |
| Žiniasklaida | Maisto produktai, farmacija |
| Temperatūra | nuo 0 iki 150 °C |
| Valymas | CIP/SIP |
| Medžiagos | Nerūdijantis plienas 1.4404 |
| Paviršius | ＜ 0,8 µm |
Nuolatinio dozavimo įrenginiai veikia užtikrinant nuolatinį srautą ir yra integruojami tiesiai į technologinius vamzdynus. Dozavimas vyksta sinchroniškai su pagrindine srove ir leidžia užtikrinti pastovią koncentracijos reguliavimą. „Harton Anlagentechnik GmbH“ projektuose šis konstrukcijos tipas dažniausiai pasirenkamas tais atvejais, kai reikalingas proceso stabilumas ir tolygus medžiagų įvedimas.
| Temperatūra | nuo -20 iki +150 °C |
| Taisyklė | kontinuierlich |
| Valdymas | SPS / Durchflussregelung |
| Medžiagos | Nerūdijantis plienas, plastikas |
| ATEX | pasirinktinai |
| Dozavimo našumas | 0,1 - 10.000 l/h |
| Spausdinimo sritis | bis 40 bar |
| Tikslumas | ±0,5 - 2 % |
| Žiniasklaida | skystas, mažos-didelės klampos |
| Klampumas | 1 - 100.000 mPa·s |
| Schnittstellen | 4-20 mA, Profibus |
Šios įrangos vienu metu dozuoja kelias medžiagas nustatytu santykiu. Paprastai jos naudojamos chemijos, plastikų pramonėje arba klijų sistemose. Mūsų inžinieriai ypatingą dėmesį skiria sinchronizavimui ir maišymo santykiui.
| Valdymas | SPS |
| Automatisierung | hoch |
| Medžiagos | Nerūdijantis plienas |
| ATEX | pasirinktinai |
| Komponenten | 2 - 6 |
| Dozavimo našumas | 0,1 - 5.000 l/h |
| Tikslumas | ±0,5 - 2 % |
| Slėgis | iki 50 barų |
| Žiniasklaida | skystas, klampus |
| Mischverhältnis | variabel |

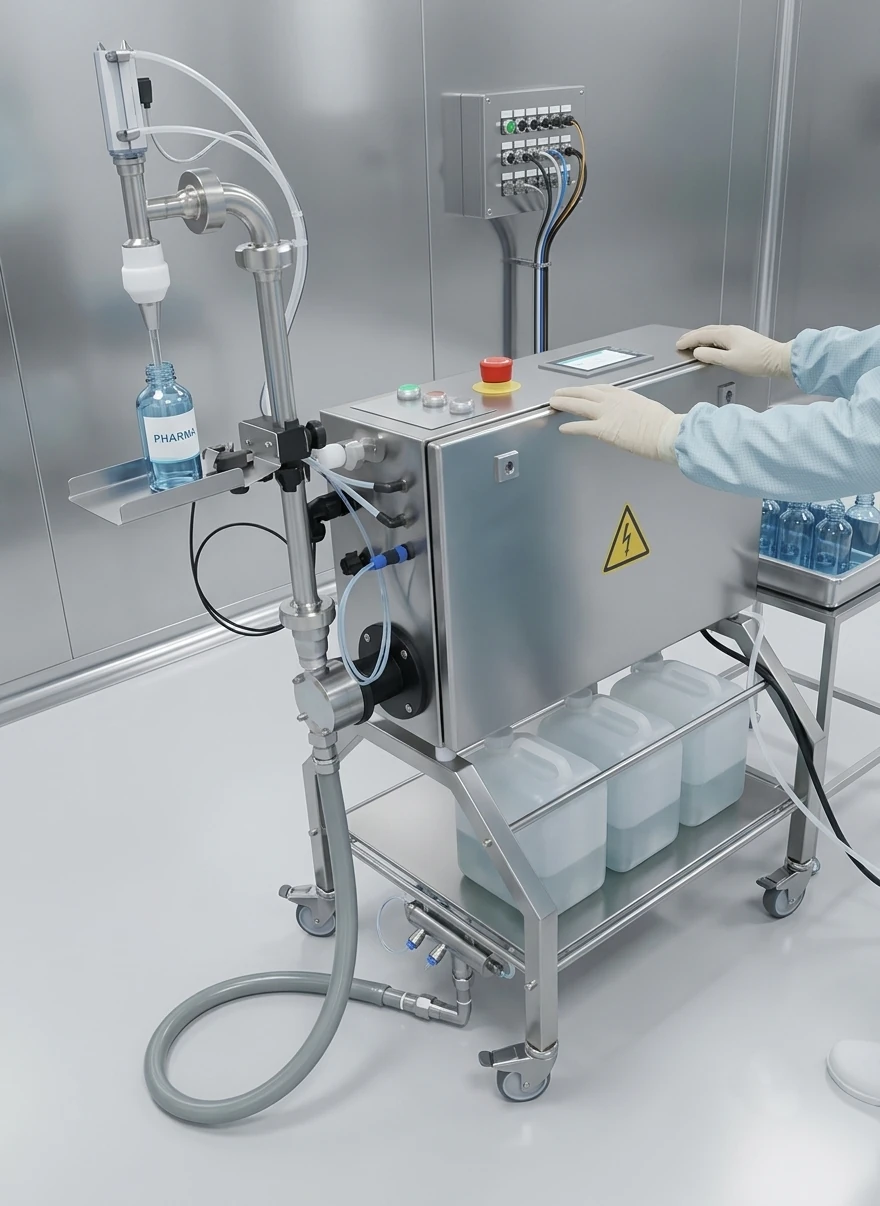

Šios sistemos yra iš anksto surinktos ir gali būti lanksčiai pritaikomos. Jos dažnai naudojamos laikiniems procesams arba bandomosioms įrangoms.
| Dozavimo našumas | 0,1 - 3.000 l/h |
| Slėgis | iki 25 barų |
| Žiniasklaida | kintamasis |
| Valdymas | integriert |
| Mobilumas | hoch |
| Medžiagos | kintamasis |
| ATEX | pasirinktinai |
Tūrinės dozavimo sistemos veikia remiantis nustatytais tūriniais srautais ir yra mažiau sudėtingos nei gravimetrinės sistemos. Jų projektavimas priklauso nuo medžiagos savybių, ypač nuo klampumo ir transportavimo savybių.
| Temperatūra | nuo -20 iki +150 °C |
| Valdymas | Durchflussmessung |
| Medžiagos | Nerūdijantis plienas, plastikas |
| ATEX | pasirinktinai |
| Dozavimo našumas | 0,1 - 10.000 l/h |
| Tikslumas | ±1 - 5 % |
| Slėgis | iki 40 barų |
| Žiniasklaida | skystas |
| Klampumas | 1 - 200.000 mPa·s |
| Automatisierung | mittel |
Aktualumas inžinieriams ir techninių prekių pirkėjams
Dozavimo įrenginio projektavimas atliekamas atsižvelgiant į dozavimo našumą, darbinį slėgį, medžiagos savybes, klampumą, reguliavimo strategiją, taip pat į dozavimo tikslumo, automatizavimo ir medžiagų atsparumo reikalavimus.
Techninių pirkimų atveju ypač svarbūs tokie aspektai kaip dozavimo diapazonas, didžiausias darbinis slėgis, medžiagos, valdymo ir sąsajų koncepcija, dozavimo tikslumas, dokumentacijos apimtis, taip pat techninės priežiūros ir atsarginių dalių koncepcija.
Atsižvelgiant į paskirtį, dozavimo įrenginiai projektuojami ir dokumentuojami pagal konkrečius projektus, laikantis atitinkamų standartų ir direktyvų, pavyzdžiui, EN 10204 dėl medžiagų sertifikatų, ATEX dėl sprogimo pavojų keliančių zonų, taip pat pagal konkrečioms paskirtims taikomus higienos ar slėginių įrenginių reglamentus.
Dažnai užduodami klausimai pagal veiklos sritis
Pasirinkite pramonės šaką
Automobilių gamyba - klijų ir sandariklių užtepimas
Chemijos pramonė - perdirbimas ir išpilstymas
Maisto technologija - higienos ir išpilstymo procesai
Farmacija - itin tikslus vaistų dozavimas
Elektronikos gamyba - didelės spartos mikrodozavimas
Bendroji mašinų gamyba - surinkimas ir paviršių apdorojimo technologijos
Pateikite užklausą dabar!
Norėdami gauti individualią konsultaciją ir jūsų poreikius atitinkančius sprendimus.
Užklausos forma - dozavimo įrenginiai
Užklausa:
Dozavimo sistemos
Mielai su jumis susisieksime.
Užklausos forma
