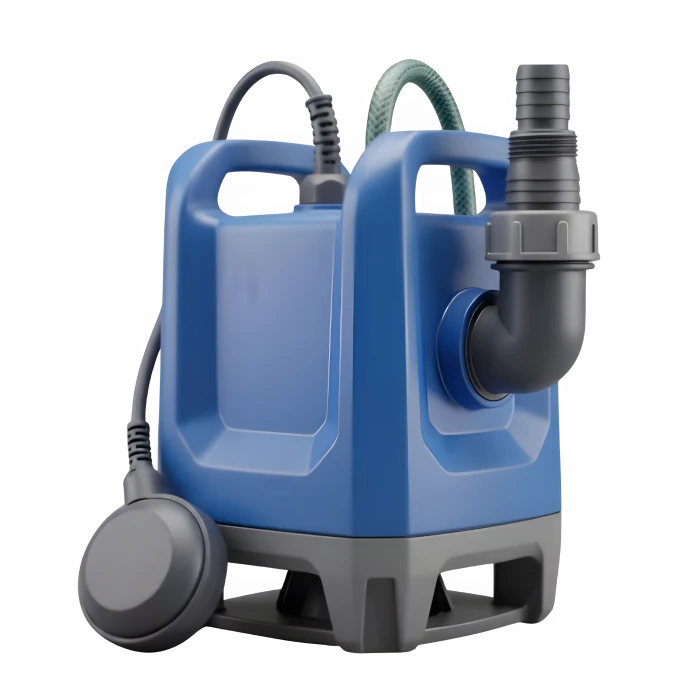

Panardinamosios siurbliai, kurie jau pumpuoja, kai kiti siurbliai dar tik siurbia
Panardinamosios siurbliai naudojami visur ten, kur skysčius reikia išsiurbti tiesiogiai iš šulinių, talpyklų ar technologinių zonų. Kadangi siurblio konstrukcija visiškai arba iš dalies veikia skysčio viduje, klasikinė įsiurbimo fazė yra nereikalinga. Dėl to siurbimo našumas, eksploatacijos saugumas ir hidraulinis stabilumas patikimai išlieka net ir sudėtingomis eksploatacijos sąlygomis.
Todėl „Harton Anlagentechnik GmbH“ inžinieriai panardinamuosius siurblius projektuoja ne tik atsižvelgdami į pakėlimo aukštį, bet ir į skysčio savybes, kietųjų dalelių kiekį, medžiagų suderinamumą bei montavimo sąlygas.
Todėl „Harton Anlagentechnik GmbH“ inžinieriai panardinamuosius siurblius projektuoja ne tik atsižvelgdami į pakėlimo aukštį, bet ir į skysčio savybes, kietųjų dalelių kiekį, medžiagų suderinamumą bei montavimo sąlygas.
Kodėl verta rinktis „HARTON Anlagentechnik GmbH“ panardinamuosius siurblius?
Mūsų panardinamosios siurbliai projektuojami individualiai, atsižvelgiant į terpę, siurbimo užduotį ir montavimo sąlygas, siekiant užtikrinti maksimalų eksploatavimo saugumą ir ilgalaikį patikimą našumą.
Aukštos kokybės medžiagos, nusidėvėjimui atsparios konstrukcijos ir prie naudojimo sąlygų pritaikytas projektavimas užtikrina ilgą tarnavimo laiką, aukštą energijos efektyvumą ir mažas eksploatacijos sąnaudas.
Patogios techninės priežiūros konstrukcijos leidžia greitai atlikti techninės priežiūros darbus ir sumažina prastovų trukmę.
Panardinamųjų siurblių techniniai parametrai
Konkretūs parametrai nustatomi atsižvelgiant į kiekvieną konkretų projektą.
Tipinės planavimo sritys:
Tipinės planavimo sritys:
| Tūrio srautas | 1 - 1 500 m³/h |
| Kėlimo aukštis | 2 - 30 m |
| Slapis slėgis | 0,2-10 bar |
| Vidutinė temperatūra | nuo 0 °C iki 80 °C |
| Specialiosios versijos | iki 120 °C |
| Klampa | iki maždaug 20 000 mPa·s |
| Kietųjų dalelių kiekis | 0-30 % masės |
| Maksimalus dalelių dydis | iki maždaug 50 mm |
| Apsaugos klasė | IP68 |
| Dažnio keitiklio veikimas | 20-60 Hz (priklausomai nuo variklio) |
Projektavimas atliekamas remiantis maždaug 1,0 terpės tankiu. Tačiau norint parengti patikimą projektą, mums reikalingi jūsų konkretūs proceso duomenys.
Medžiagos ir atsparumas aplinkos veiksniams
Priklausomai nuo terpės, taikomos skirtingos medžiagų koncepcijos.
Tipinės korpuso ir rotoriaus medžiagos:
Naudojant abrazyvias medžiagas, taikomos papildomos nusidėvėjimo prevencijos priemonės:
Tarpikliai iš elastomerų parenkami atsižvelgiant į medžiagą:
Tipinės korpuso ir rotoriaus medžiagos:
- Pilkojo ketaus
- Sferoidinis ketus
- Nerūdijantis plienas
- Duplex plienai
- specialiosios „Hardalloy“ medžiagos
- Plastikinės medžiagos, pvz., PP arba PVDF
Naudojant abrazyvias medžiagas, taikomos papildomos nusidėvėjimo prevencijos priemonės:
- keičiamos nusidėvėjimo plokštės
- grūdinti rotoriai
- padengtos srauto komponentai
Tarpikliai iš elastomerų parenkami atsižvelgiant į medžiagą:
- NBR
- EPDM
- FKM
- FFKM
Panardinamosios siurbliai naudojami tais atvejais, kai skysčius reikia išsiurbti tiesiai iš šulinių ar technologinių talpyklų, o įrengti įprastą siurbimo vamzdyną techniškai būtų nepatogu.
Tipinės taikymo sritys:
Siurbliai gali būti naudojami kaip:
Tipinės taikymo sritys:
- nuotekų ir nešvarių vandenų siurbimas
- pramoninės technologinės medžiagos
- dumblo ir suspensijų siurbimas
- Kasybos ir drenažo taikymo sritys
- Aušinimo skysčių ir emulsijų transportavimas
- Mobiliosios nusausinimo sistemos
Siurbliai gali būti naudojami kaip:
- stacionari šachtinis siurblys
- laisvai pastatytas panardinamas siurblys
- mobiliojo drenažo siurblio
- arba integruotos į konteinerines ir „skid“ sistemas.
Aptarnavimas, techninė priežiūra ir tarnavimo laikas
Panardinamųjų siurblių tarnavimo laiką daugiausia lemia:
Paprastai techninės priežiūros priemonės apima:
Techninės priežiūros strategija gali:
.
- skysčio abrazyvumas
- Kietųjų dalelių kiekis
- Įjungimų dažnumas
- Sausos veiklos atvejai
- Slėgio smūgiai
Paprastai techninės priežiūros priemonės apima:
- Tarpiklių keitimą
- Alyvos keitimą
- Rotoriaus ir susidėvėjusių dalių patikrinimą
Techninės priežiūros strategija gali:
- būti pagrįsta eksploatacijos trukme
- arba orientuota į būklę
.
Sandarinimo sistemos ir eksploatavimo sauga
Panardinamųjų siurblių atveju sandarinimo sistema yra vienas iš svarbiausių veiksnių, užtikrinančių eksploatacijos saugumą.
Paprastai naudojami:
Be to, galima integruoti:
Kabelio įvadas taip pat yra svarbus saugos aspektas ir projektuojamas atsižvelgiant į naudojamą medžiagą bei montavimo aplinką.
Paprastai naudojami:
- dvigubi slydimo žiediniai sandarikliai
- aliejaus kamera sandariklių aušinimui
- nutekėjimo stebėjimo sistema
Be to, galima integruoti:
- Drėgmės jutiklis variklio skyriuje
- Alyvos lygio stebėjimas
- Temperatūros jutikliai
- Apsauga nuo veikimo be alyvos
Kabelio įvadas taip pat yra svarbus saugos aspektas ir projektuojamas atsižvelgiant į naudojamą medžiagą bei montavimo aplinką.
Variklio konstrukcija nustatoma atsižvelgiant į naudojimo paskirtį.
Tipinės galimybės:
Valdymas gali būti atliekamas naudojant:
Apsaugos funkcijos apima:
Tipinės galimybės:
- Vandens aušinimo variklis
- aliejumi aušinami panardinamieji varikliai
- Sausosios konstrukcijos variantai
Valdymas gali būti atliekamas naudojant:
- Tiesioginį paleidimą
- Švelnų paleidimą
- Dažnio keitiklis
Apsaugos funkcijos apima:
- Variklio apsaugą
- Terminius kontaktus
- PTC jutikliai
- Izoliacijos stebėjimą
- Fazės stebėjimas
- ATEX versijos yra galimos, jei pateikiami atitinkami zonos duomenys.
Panardinamųjų siurblių konstrukcijos ir hidraulikos variantai
Panardinamieji varikliniai siurbliai
Panardinamųjų variklinių siurblių atveju variklis ir hidraulika yra visiškai panardinti į terpę. Variklis aušinamas per siurbiamą terpę arba naudojant vidines aušinimo sistemas.
Iš dalies panardintos siurbliai
Šiuo atveju variklis yra virš skysčio, o hidraulika veikia per pumpuojamą skystį.
Ši konstrukcija dažnai naudojama:
Hidraulinės versijos
Hidraulika projektuojama atsižvelgiant į transportavimo užduotį:
Pasirinkimas labai priklauso nuo:
Panardinamųjų variklinių siurblių atveju variklis ir hidraulika yra visiškai panardinti į terpę. Variklis aušinamas per siurbiamą terpę arba naudojant vidines aušinimo sistemas.
Iš dalies panardintos siurbliai
Šiuo atveju variklis yra virš skysčio, o hidraulika veikia per pumpuojamą skystį.
Ši konstrukcija dažnai naudojama:
- pramoniniuose rezervuaruose
- technologinėse įrangose
- aušinimo skysčio rezervuaruose
Hidraulinės versijos
Hidraulika projektuojama atsižvelgiant į transportavimo užduotį:
- Laisvosios srovės ratas / sūkurinis ratas, užtikrinantis transportavimą be užsikimšimų
- Vieno arba kelių kanalų rotorius, užtikrinantis didesnį efektyvumą
- Pjaustymo įrenginys / smulkintuvas, skirtas pluoštinių medžiagų transportavimui
- Slurry hidraulika, skirta abrazyviosioms kietosioms medžiagoms
Pasirinkimas labai priklauso nuo:
- Dalelių dydžio
- Pluoštų kiekio
- Sedimentacijos savybėmis
- Užsikimšimo rizika

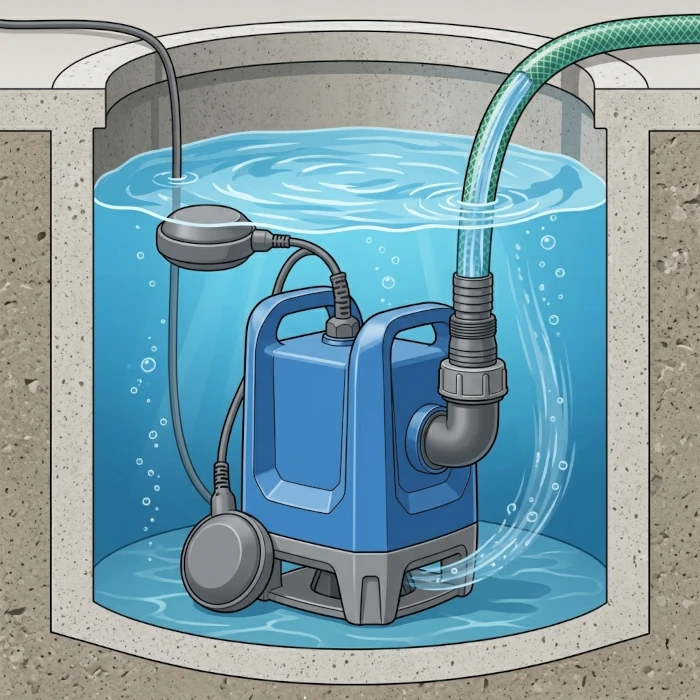

Įmontavimas į įrenginį, šachtą ar talpyklą
Panardinamosios siurbliai dažnai montuojami naudojant bėgių arba movų sistemą.
Tipiniai montavimo sprendimai:
Dažniausiai prie papildomos įrangos priskiriami:
Tipiniai montavimo sprendimai:
- Sankabos padas su automatine sandariaja sankaba
- Bėgių kreipiamoji, užtikrinanti prieigą prie techninės priežiūros
- laisvas pastatymas
- Mobilios siurblių sistemos
Dažniausiai prie papildomos įrangos priskiriami:
- Atbulinis vožtuvas
- Uždarymo armatūra
- Lygio reguliatorius
- Slėgio arba srauto stebėjimas
- Elektros skydas
Kokybė, tikrinimas ir dokumentacija
Prieš pristatymą siurbliai patikrinami pagal projekto apimtį.
Galimi patikrinimai:
Dokumentacija gali apimti:
Galimi patikrinimai:
- Veikimo bandymas
- Izoliacijos patikrinimas
- Sandarumo patikrinimas
- pasirinktinis našumo bandymas
Dokumentacija gali apimti:
- Techninių duomenų lapą
- Bendrieji brėžiniai
- Atsarginių dalių sąrašus
- Naudojimo instrukciją
- CE ir ATEX dokumentacija
- Medžiagų sertifikatai
Mūsų panardinamųjų siurblių tipai ir variantai
Priklausomai nuo pumpuojamos medžiagos, naudojimo srities ir techninių reikalavimų, naudojami įvairių tipų panardinamieji siurbliai. Mūsų asortimentą sudaro galingi sprendimai, skirti nuotekoms, chemikalams, aukštos temperatūros taikymams ir sprogimo pavojaus zonoms, taip pat kompaktiški panardinamieji varikliniai siurbliai ir vertikalieji panardinamieji siurbliai su išoriniu pavaros bloku. Taigi beveik kiekvienai pramoninei paskirčiai rasite tinkamą panardinamąjį siurblį - optimaliai pritaikytą prie transportuojamos medžiagos, našumo ir eksploatavimo sąlygų.
ATEX panardinamosios siurbliai yra specialiai suprojektuoti naudoti sprogimo pavojų keliančiose aplinkose. Jie atitinka papildomus reikalavimus, taikomus konstrukcijai, medžiagoms ir elektrinei saugai.
| Standartai | ATEX |
| Naudojimas | Buvusios zonos |
| Reikalavimai | Temperatūros klasė, Dujų grupė |
| Pritaikymo sritys | Chemija, Pramonė |
| Saugumas | padidina |
Cheminės panardinamosios siurbliai yra pritaikyti darbui koroziją sukeliančiose arba chemiškai sudėtingose terpėse. Medžiagos ir sandarinimo sistemos yra tikslingai pritaikytos prie konkrečios terpės.
| Medžiagos | PP, PVDF, Nerūdijantis plienas, Specialieji lydiniai |
| Žiniasklaida | Rūgštys, Šarmai, Cheminės medžiagos |
| Sandarinimo koncepcija | atsparus cheminėms medžiagoms |
| Naudojimas | Chemija, Galvanizavimas |
| Reikalavimai | Apsauga nuo korozijos |
Šie siurbliai yra pritaikyti dideliems tūrio srautams ir naudojami siurblinėse, aušinimo kontūruose arba didelėse pramoninėse įrangose.
| Priešgaisrinės srovės tūris | aukštas |
| Pritaikymo sritys | Siurblinės, Pramonė |
| Energijos poreikis | aukštas |
| Dydis | didelis |
Šios panardinamosios siurbliai yra pritaikyti aukštesnei skysčių temperatūrai. Aušinimo sistema, sandarikliai ir medžiagos turi būti atitinkamai pritaikyti.
| Aušinimas | kritiškai |
| Pritaikymo sritys | Pramoniniai procesai, Energija |
| Temperatūros diapazonas | iki ＞100 °C, priklausomai nuo projekto |
| Medžiagos | atsparus temperatūrai |
Nuotekų panardinamosios siurbliai yra pritaikyti skysčiams, kuriuose yra kietųjų dalelių, ir turi specialią rotoriaus geometriją, padedančią išvengti užsikimšimo. Paprastai naudojami laisvosios srauto arba kanalinio tipo rotoriai, pro kuriuos praeina didesnės dalelės.
| Pralaidumas | vidutinis iki aukšto |
| Pervežimo medžiaga | Nuotekos, Dumblas |
| Kietųjų dalelių dydis | priklausomai nuo projekto (gali siekti kelis cm) |
| Sraigtelio tipas | Laisvasis srautas / kanalinis ratas |
| Pritaikymo sritys | Nuotekos, Pramonė, Komunalinė technika |
Panardinamieji siurbliai su varikliu sujungia variklį ir hidrauliką viename korpuse. Tai yra dažniausiai naudojamas modelis, pasižymintis kompaktiškais matmenimis ir paprastu montavimu.
| Konstrukcijos tipas | kompaktiškas (variklis + hidraulika) |
| Aušinimas | per transportuojamą medžiagą |
| Pritaikymo sritys | įvairios pramoninės taikymo sritys |
| Įdiegimas | paprastai |
| Techninė priežiūra | ribotas prieinamumas |
Šio tipo konstrukcijoje variklis yra už terpės ribų, o hidraulinė sistema yra panirusi į ją. Dėl to sumažėja variklio terminė ir elektrinė apkrova.
| Pritaikymo sritys | Chemija, Specialieji procesai |
| Konstrukcijos tipas | vertikalus, Išorinis variklis |
| Techninė priežiūra | lengviau prieinamas |
| Naudojimas | agresyvi žiniasklaida |
| Privalumas | Variklio apsauga |
Aktualumas inžinieriams ir techninių prekių pirkėjams
Projektavimas atliekamas atsižvelgiant į pumpuojamą tūrį, pakėlimo aukštį, pumpuojamą medžiagą, kietųjų dalelių kiekį, temperatūrą, medžiagų suderinamumą, taip pat montavimo ir eksploatavimo sąlygas, siekiant užtikrinti ilgalaikį, patikimą ir ekonomišką siurblio sprendimą.
Techniniams pirkimams ypač svarbūs tokie parametrai kaip srauto tūris, pakėlimo aukštis, variklio galia, medžiagos, sandarinimo sistema, apsaugos klasė (IP), jungimo matmenys, energijos tiekimas, taip pat reikalingi sertifikatai ir specialiosios versijos.
Priklausomai nuo naudojimo srities, panardinamieji siurbliai turi atitikti atitinkamus standartus ir gaires - pavyzdžiui, ATEX reikalavimus, taikomus sprogimo pavojų keliančiose zonose, taip pat su naudojimu susijusius saugos, medžiagų ir apsaugos reikalavimus - ir tai turi būti dokumentuojama atsižvelgiant į konkrečią projektą.
