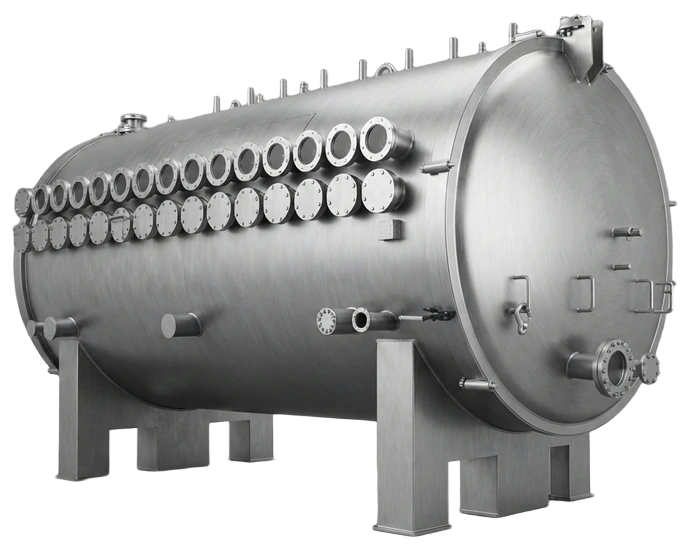

Talpyklos ir įrenginiai

Mes projektuojame, gaminame ir montuojame talpyklas bei įrenginius, skirtus sudėtingiems procesams - nuo pirmojo brėžinio iki „iki raktų“ principu parengtos įrangos.

Lakštų storis nuo 1 iki 30 mm
Skersmuo iki 5 000 mm
Vieneto svoris iki 40 tonų

Užklausos dėl talpyklų ir įrenginių

Išplėtota programa, apimanti daugybę talpyklų tipų

01

Konteineris

02

Maišytuvo talpykla

03

Reaktoriai

04

Sandėliavimo talpyklos

05

Šilumokaitis

06

Plieninės konstrukcijos talpykloms

07

Šilumos izoliacija

08

Filtro korpusas

09

Separatoriai / ciklonai

10

Vamzdynai: apvalūs ir stačiakampiai

11

Mechaninė apdirbimo operacijos

12

Visos įrangos komplektai

Visi rezervuarai / gaminiai gali būti pagaminti taip, kad atitiktų Slėginių įrenginių direktyvą.

Projektavimas, gamyba, montavimas - viskas iš vienų rankų

1. Konstrukcija

Mes projektuojame visus mūsų asortimente esančius gaminius ir siūlome šią paslaugą kaip atskirą paslaugą. Mūsų tikslas - padėti jums jau brėžinių rengimo etape, atsižvelgiant į vėlesnę gamybą.

2. Montavimas

Mūsų montavimo brigada susideda iš maždaug 10 darbuotojų, turinčių reikiamus leidimus. Be pačių montavimo darbų, pageidaujant taip pat atliekame matavimus, rengiame brėžinius ir vadovaujame projektui.

3. Kvalifikacijos

ISO 3834-2, AD 2000 HP0
DIN EN 1090 EXC2 plienui ir aliuminiui
Gamyba pagal WHG reikalavimus
ASME standartus atitinkanti gamyba, kurią prižiūri „TÜV Süd“
SCC kvalifikacija mūsų montuotojams

4. Gamyba

Techniniai parametrai

Lakštų storis:

1 - 30 mm

Skersmuo:

iki 5 000 mm

Ilgis:

iki 40 m

Svoris:

iki 40 tonų / vnt.

Medžiagos:

C-plienas, 16Mo3, plienas, VA, 1.4539, 1.4462, 1.4410, aliuminis, plastikas

Paviršiaus apdorojimas:

Šlifavimas, dažymas, plastikinis dengimas, cinkavimas

Suderinti projekto reikalavimus

Konteineriai, pritaikyti jūsų individualiems poreikiams

Mūsų talpyklos yra aštuonių skirtingų modelių (A-H), kurių talpa svyruoja nuo 50 iki 200 000 litrų. Kiekviena versija, dėl savo specifinės geometrijos - nuo plokščių surinkimo talpyklų iki kūgiškų didelės talpos talpyklų - tinka tam tikrai taikymo sričiai. Visus matmenis rasite toliau pateiktose lentelėse, o individualūs užsakymai pagal specialius reikalavimus galimi pagal užklausą.

Konteineris - A tipo

„A“ modelis - tai mūsų standartinis cilindrinis konteineris su plokščiu dugnu, kurio talpa svyruoja nuo 700 iki 15 000 litrų. Dėl tvirto pagrindo (A = 450-700 mm) jis ypač tinka laisvai pastatyti gamybos ir sandėliavimo patalpose. Priklausomai nuo talpyklos dydžio, naudojami 2,5-3,0 mm storio sienelės ir 1,5-3 colių išleidimo jungtys.

Sužinokite daugiau

Konteineris - B tipo

„B“ modelis yra mūsų standartinių talpyklų kompaktiškas variantas, kurio užimamas plotas yra vos 350 mm. Konstrukciniu požiūriu jis labai panašus į „A“ modelį, tačiau naudojamas visur, kur turimas plotas yra ribotas. Talpos diapazonas svyruoja nuo 700 iki 4 000 litrų, o sienelių storis - nuo 2,5 iki 3,0 mm.

Sužinokite daugiau

Konteineris - C tipo

„C“ modelis neturi klasikinių atraminių kojų, o vietoj to yra įrengtas kūginis išleidimo vamzdis (K), leidžiantis visiškai ištuštinti talpyklos turinį. Todėl jis ypač tinka procesams, kuriuose būtina išvengti produkto likučių, pavyzdžiui, maisto ar chemijos pramonėje. Talpa svyruoja nuo 700 iki 15 000 litrų, o sienelių storis - nuo 2,0 iki 2,5 mm.

Sužinokite daugiau

Konteineris - D tipo

„D“ modelis turi kūginį išleidimo angą ir nustatytą dangčio aukštį (DH), todėl ypač tinka visiškai ištuštinti didesnes partijas. Jos talpa svyruoja nuo 3 000 iki 16 000 litrų, todėl puikiai tinka vidutinio ir didelio dydžio partijų apdorojimui. Bendras aukštis (TH) priklausomai nuo modelio svyruoja nuo maždaug 1,7 iki 3,4 metrų, o sienelių storis - nuo 2,5 iki 3,0 mm.

Sužinokite daugiau

Konteineris - E tipo

Modelis „E“ - tai mūsų didelės talpos rezervuaras su pakelta konstrukcija, sudaryta iš trijų arba keturių atraminių kojų (AF) ir nustatytu atraminių kojų aukščiu (BH). Tokia konstrukcija užtikrina pakankamą atstumą nuo grindų, reikalingą tolesniems įrenginio komponentams, pavyzdžiui, maišytuvams, vožtuvams ar išpilstymo stotims. Dėl talpos, svyruojančios nuo 3 000 iki 20 000 litrų, šis modelis yra vienas iš didžiausių mūsų standartinės serijos rezervuarų.

Sužinokite daugiau

Konteineris - F tipo

„F“ modelis - tai kompaktiškas nedidelis rezervuaras su būdingu laipsniškai mažėjančiu skersmeniu (Da/Dm/Di), leidžiančiu sukurti vietą taupiančią, kūgiškai siaurėjančią konstrukciją. Jis puikiai tinka mažesnėms partijoms ir dozavimo užduotims, pavyzdžiui, laboratorijose ar bandomosiose gamyklose. Visi dydžiai serijiniu būdu yra aprūpinti DN 50 jungtimis išleidimui (AL) ir ventiliacijai (EL) ir apima tūrį nuo 50 iki 500 litrų.

Sužinokite daugiau

Konteineris - G tipo

„G“ modelis yra plonas mūsų mažų talpyklų serijos variantas, kuriame, skirtingai nei „F“ modelyje, nėra vidurinio skersmens pakopos. Dėl to susidaro ypač paprasta ir tvirta geometrija, kurią galima greitai išvalyti ir lanksčiai naudoti. Dėl 50-500 litrų talpos ir DN 50 jungčių ji idealiai tinka mažesniems kiekiams ir mobiliam naudojimui.

Sužinokite daugiau

Konteineris - H tipo

Modelis „H“ yra viršutinė mūsų mažų talpyklų serijos riba ir apima talpas nuo 100 iki 1 000 litrų. Konstrukciniu požiūriu ji atitinka paprastą, pakopinę „G“ modelio sandarą, tačiau yra pritaikyta didesniems užpildymo tūriams ir atitinkamai didesniam bendram aukščiui (TH) - iki 1,75 metro. Čia taip pat serijiniai DN 50 išleidimo ir ventiliacijos jungtys užtikrina nesudėtingą integravimą į esamas sistemas.

Sužinokite daugiau

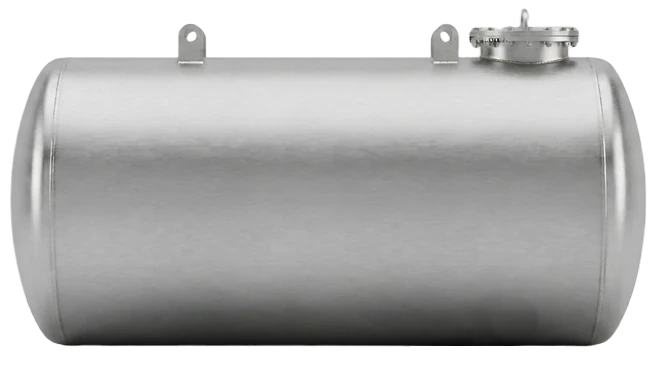

Dešinėje pavaizduotas standartą DIN 6600 / DIN 6601 atitinkantis konteineris

DIN EN 12285-1 | 2018-12
Gamykliniu būdu pagaminti plieniniai rezervuarai - horizontalūs, cilindriniai.

Vienos ir dvigubos sienos talpyklos, skirtos degiosioms ir nedegiosioms, vandenį teršiančioms skysčiams laikyti po žeme, kurios nėra skirtos pastatų šildymui ir vėsinimui.

Mes konsultuojame dėl reikalavimus atitinkančio naudojimo, tiekiame priedus, atliekame paviršiaus apdorojimą, aprūpiname įranga ir reikiamomis leidimais, įskaitant dokumentaciją.

DIN 6608 / EN 12285-1 · RAL RG 998

Konteineris - vienasienis

Gulintys talpyklos, skirtos vandeniui pavojingų, degių ir nedegių skysčių saugojimui po žeme.

DIN 6608 / EN 12285-2 · RAL RG 998

Konteineris - dvigubos sienos

Skirta vandeniui pavojingų, degių ir nedegių skysčių saugojimui po žeme.

DIN 6616 / EN 12285-A · RAL RG 998

Konteineris - vienasienis

Skirta vandeniui pavojingų, degių ir nedegių skysčių laikymui virš žemės.

DIN 6616 / EN 12285-AD · RAL RG 998

Konteineris - dvigubos sienos

Sukurta vandeniui pavojingų, degių ir nedegių skysčių saugojimui ant žemės stovinčiuose rezervuaruose.

DIN 6618 / EN 12285 · RAL RG 998

Vienos ir dvigubos sienos

Puikiai tinka vandeniui pavojingų, taip pat degių ir nedegių skysčių laikymui ant žemės vertikalioje padėtyje.

DIN 6626 / DIN 6627

Šuliniai ir šulinių dangčiai

Dangčiams su centrine užrakinimo sistema rekomenduojame naudoti du dujų spyruoklių poras, kad juos būtų lengva atidaryti.

Prašykite pasiūlymo dabar

Aktualumas inžinieriams ir techninių prekių pirkėjams

Aiškinimo kriterijai

Projektavimas atliekamas remiantis procesui būdingais reikalavimais, tokiais kaip perdirbama medžiaga, slėgio ir temperatūros sąlygos, talpyklos geometrija, medžiagų pasirinkimas, taip pat statinės ir dinaminės apkrovos, atsižvelgiant į tūrį iki 200 000 litrų ir vieneto svorį iki 40 tonų.

Su pirkimais susijusios specifikacijos

Tiekimui svarbūs yra 1-30 mm storio lakštai, skersmuo iki 5 000 mm, nustatyti jungčių ir konstrukcijos variantai (A-H), taip pat paviršiaus apdorojimo būdai ir medžiagos, pavyzdžiui, anglinis plienas, nerūdijantis plienas arba 1.4539.

Standartai ir
bandymų reikalavimai

Gamyba vykdoma laikantis ISO 3834-2, AD 2000 HP0, DIN EN 1090 EXC2, taip pat WHG ir ASME reikalavimus, įskaitant „TÜV Süd“ priežiūrą ir išsamią dokumentaciją pagal atitinkamus DIN 6600/6601 bei EN 12285 standartus.
