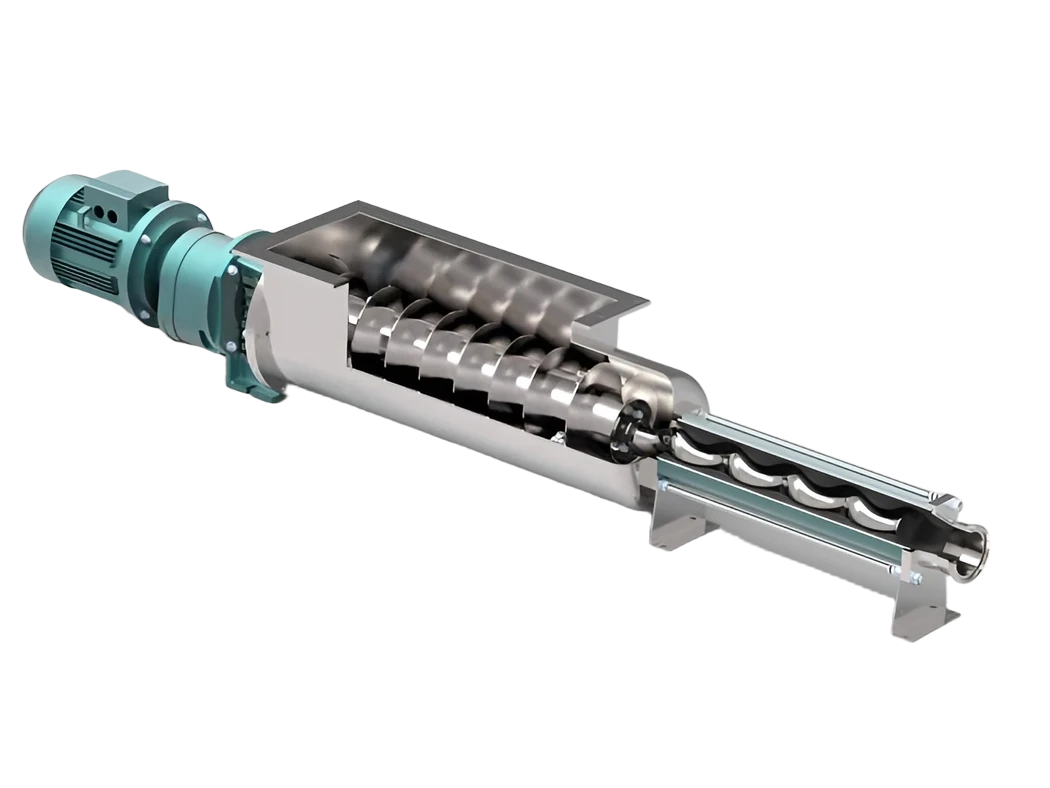

Exzenterschneckenpumpen - Schonende und druckstabile Förderung für hochviskose, feststoffhaltige und anspruchsvolle Medien
Exzenterschneckenpumpen werden als rotierende Verdrängerpumpen ausgeführt, bei denen ein exzentrisch rotierender Rotor in einem elastomeren Stator fortschreitende Förderkammern bildet. Dieses Prinzip ermöglicht eine gleichmäßige, vergleichsweise pulsationsarme Förderung auch bei hochviskosen, feststoffbeladenen, scherempfindlichen oder gasführenden Medien.
Bei Harton Anlagentechnik GmbH legen wir Exzenterschneckenpumpen konsequent nach Medium, Feststoffgehalt, Abrasivität, Temperatur, Gasanteil, Drehzahlfenster und Trockenlaufschutz aus. So entstehen belastbare Lösungen für Wasser- und Abwassertechnik, Prozessindustrie, Chemie, Biogas, Lebensmittelanwendungen in hygienischer Ausführung sowie zahlreiche Dosier- und Förderaufgaben mit schwierigen Medien.
Bei Harton Anlagentechnik GmbH legen wir Exzenterschneckenpumpen konsequent nach Medium, Feststoffgehalt, Abrasivität, Temperatur, Gasanteil, Drehzahlfenster und Trockenlaufschutz aus. So entstehen belastbare Lösungen für Wasser- und Abwassertechnik, Prozessindustrie, Chemie, Biogas, Lebensmittelanwendungen in hygienischer Ausführung sowie zahlreiche Dosier- und Förderaufgaben mit schwierigen Medien.
Warum Exzenterschneckenpumpen von Harton Anlagentechnik GmbH?
Exzenterschneckenpumpen liefern einen weitgehend druckstabilen, volumetrisch definierten Förderstrom und bleiben auch dort einsetzbar, wo Kreiselpumpen bei hoher Viskosität oder feststoffhaltigen Medien an Grenzen stoßen.
Unsere Systeme eignen sich für hochviskose Schlämme, pastöse Medien, Suspensionen, Polymerlösungen, abrasive Prozessabwässer und prinzipbedingt auch für scherempfindliche Produkte, wenn Drehzahl, Druckniveau und Elastomerpaarung sauber ausgelegt werden.
Wir bieten 10 unterschiedliche Typenarten an. Die Bauart wird je nach Förderaufgabe als:
Dabei werden Wartungszugang, Wellendichtung, Einbauraum, Feststoffeinlauf und Betreiberstandard gezielt berücksichtigt.
- Standard-PCP

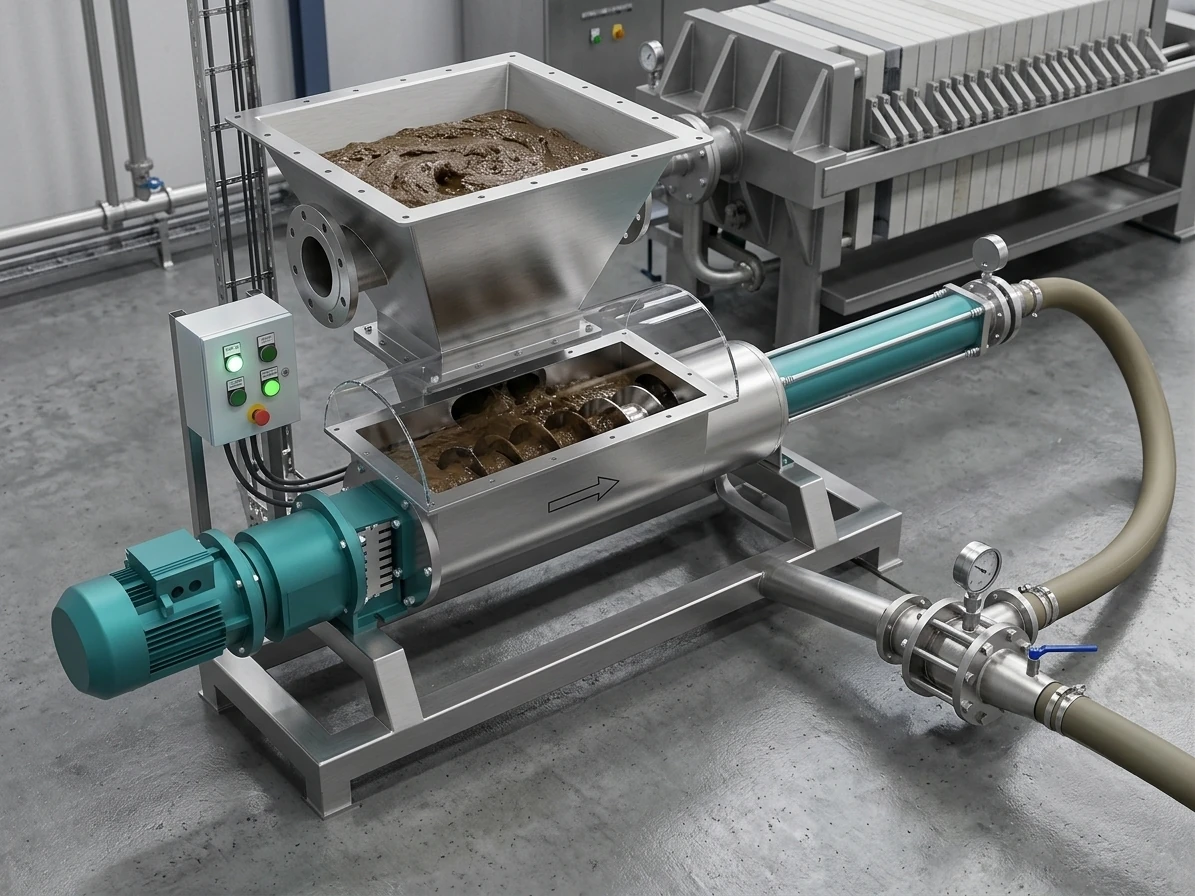

- Trichterpumpe
- Dosier-Exzenterschneckenpumpe
- Hochdruck-PCP
- hygienische Ausführung
- mobile Einheit
- Blockbauweise
- Lagerträgerausführung
- Gelenkwellen-/Kardanausführung
- langgekuppelte Ausführung
Dabei werden Wartungszugang, Wellendichtung, Einbauraum, Feststoffeinlauf und Betreiberstandard gezielt berücksichtigt.
Exzenterschneckenpumpen werden bevorzugt dort eingesetzt, wo hochviskose, abrasiv belastete, feststoffhaltige oder empfindliche Medien prozesssicher gefördert werden müssen.
Typische Anwendungen:
- Förderung von Schlämmen und Suspensionen
- Dosierung von Polymer- und Chemikalienlösungen
- Beschickung mit pastösen oder viskosen Medien
- Transfer von Substraten und Biogasmedien
- hygienische Förderung in Lebensmittel- und Prozessanwendungen
- mobile Entleer- und Förderaufgaben
- Trichterpumpenanwendungen bei schlecht fließenden Medien
Typische Branchen:
- Wasser- und Abwassertechnik
- Chemie
- Lebensmittel in hygienischer Ausführung
- Mining
- Papierindustrie
- Biogas und Substrate
- OEM-Dosiermodule
Unsere Ingenieure aus unserem Haus prüfen dabei nicht nur Medium und Fördermenge, sondern auch Sedimentation, Gasanteil, Abrasivität, Einlaufbedingungen und die zu erwartende Statorstandzeit.
Die folgenden Parameter setzen wir als belastbaren technischen Orientierungsrahmen an, sofern im Projekt noch keine exakten Betriebsdaten vorliegen:
Volumenstrom Q:
0,05 bis 1.500 m³/h
typischer Auslegungsbereich für Dosier- und Prozessanwendungen:
0,5 bis 250 m³/h
Differenzdruck Δp:
1 bis 80 bar
typischer Stufendruck:
ca. 6 bar pro Stator-/Rotorstufe, projektspezifisch höher
Medientemperatur:
-20 °C bis +300 °C, real meist elastomerabhängig eingeengt
typischer empfohlener Bereich bei Standardelastomeren:
-10 °C bis +120 °C
Umgebungstemperatur:
-20 °C bis +60 °C
Viskosität:
1 bis 1.000.000 mPa·s
typischer wirtschaftlicher Bereich:
100 bis 300.000 mPa·s
Feststoffanteil:
0 bis 80 Gew.-%
Partikelgröße:
0 bis 150 mm, abhängig von Einlauf, Trichter und Geometrie
Gasanteil im Medium:
0 bis 95 Vol.-%
Drehzahlbereich:
10 bis 600 1/min
typischer standzeitoptimierter Bereich:
50 bis 350 1/min
Selbstansaughöhe:
0 bis 8 m
Dosiergenauigkeit:
typischerweise ±1 bis ±3 %
Wesentlich für die Standzeit ist, dass Exzenterschneckenpumpen ein tribologisches Paar aus Rotor und Stator bilden. Deshalb werden Temperatur, Trockenlaufereignisse, Abrasivität, Elastomerquellung und Drehzahlfenster besonders sorgfältig bewertet.
Wenn im Vorfeld noch nicht alle Werte vorliegen, setzen wir für die technische Erstbewertung sinnvolle Richtgrößen an und schärfen diese anschließend im Abgleich mit dem Medium und dem Betriebspunkt nach.
Medientemperatur:
5 °C bis 80 °C
Dichte:
950 bis 1.300 kg/m³, bei Schlämmen und Suspensionen häufig darüber
Viskosität:
1.000 bis 100.000 mPa·s als häufiger PCP-Anwendungsbereich
Volumenstrom:
1 bis 100 m³/h für viele Prozessanwendungen
Differenzdruck:
6 bis 24 bar als gängiger Bereich für Standardausführungen
Feststoffbeladung:
5 bis 40 Gew.-% bei Schlämmen und Suspensionen
Partikelgröße d50:
1 bis 10 mm
max. Partikelgröße:
20 bis 50 mm, trichter- und einlaufabhängig
Gasanteil:
0 bis 20 Vol.-%, projektspezifisch deutlich höher möglich
Saughöhe:
1 bis 4 m bei nicht flutender Aufstellung
Betriebsprofil:
kontinuierlich oder intermittierend
Starts pro Stunde:
typischerweise 1 bis 12
Trockenlauf:
nicht zulässig
Schutzkonzept:
Trockenlaufschutz über Sensorik und Abschaltung zwingend empfohlen
Regelung:
Frequenzumrichter
typischer Drehzahlbereich:
80 bis 250 1/min
ATEX:
Zone 1 oder 2 möglich
Anschlussgrößen:
typischerweise DN 25 bis DN 150, projektspezifisch größer
Diese Parameter dienen als belastbarer Startpunkt für die Angebotserstellung, wenn der endgültige Betriebspunkt noch abgestimmt wird.
Medien und Prozessstoffe
Das Leckageziel wird je nach Medium als minimiert oder definiert zulässig festgelegt. Die Wellendichtung wird an Druck, Temperatur, Feststoffanteil und Chemie angepasst.
Typische Dichtungskonzepte:
Sicherheitstechnisch relevante Standards:
Typische technische Erstansätze:
Typische Dichtungskonzepte:
- einfache Gleitringdichtung
- doppelte Gleitringdichtung
- Packung bei geeigneten Anwendungen
Sicherheitstechnisch relevante Standards:
- Überdruckschutz systemseitig zwingend erforderlich
- Trockenlaufschutz als Pflichtkonzept
- Temperaturbegrenzung am Stator
- Drehzahlbegrenzung zur Standzeitoptimierung
- Leckageüberwachung bei kritischen Medien
- Mess- und Spülanschlüsse
- ATEX-Ausführung bei Bedarf
Typische technische Erstansätze:
- Trockenlauf zulässig: nein
- Trockenlaufschutz: Temperatur- oder Leistungsüberwachung mit Abschaltung
- Leckageziel: minimiert
- Sperr- oder Spülsystem: bei abrasiven, kristallisierenden oder polymerisierenden Medien häufig erforderlich
Werkstoffe, Beständigkeit und tribologisches Konzept
Die Werkstoffwahl wird auf Korrosion, Abrasion, Elastomerverträglichkeit und Temperaturverhalten abgestimmt.
Typische Rotorwerkstoffe:
Typische Statorwerkstoffe:
Typische Dichtwerkstoffe:
Für abrasive Anwendungen definieren wir ein Verschleißkonzept über Rotorbeschichtung, reduzierte Drehzahl, optimierte Einlaufgeometrie und festgelegte Wechselintervalle. Bei korrosiven Medien kommen 1.4404, 1.4571 oder Sonderwerkstoffe zum Einsatz.
Typische Rotorwerkstoffe:
- Edelstahl 1.4404
- Edelstahl 1.4571
- hartverchromte Ausführung
- keramisch oder verschleißtechnisch beschichtete Oberflächen
Typische Statorwerkstoffe:
- NBR für ölhaltige und viele Standardanwendungen
- EPDM für wässrige und bestimmte chemische Medien
- FKM für erhöhte chemische und thermische Anforderungen
- Spezialelastomere für projektspezifische Lastfälle
Typische Dichtwerkstoffe:
- FKM
- EPDM
- PTFE
- FFKM
- Typische hygienische Oberflächenanforderung:
- Ra ≤ 0,8 µm in hygienischen Ausführungen, projektspezifisch auch feiner
Für abrasive Anwendungen definieren wir ein Verschleißkonzept über Rotorbeschichtung, reduzierte Drehzahl, optimierte Einlaufgeometrie und festgelegte Wechselintervalle. Bei korrosiven Medien kommen 1.4404, 1.4571 oder Sonderwerkstoffe zum Einsatz.
Dichtungen, Schnittstellen und Sicherheit
Das Leckageziel wird je nach Medium als minimiert oder definiert zulässig festgelegt. Die Wellendichtung wird an Druck, Temperatur, Feststoffanteil und Chemie angepasst.
Typische Dichtungskonzepte:
Sicherheitstechnisch relevante Standards:
Typische technische Erstansätze:
Typische Dichtungskonzepte:
- einfache Gleitringdichtung
- doppelte Gleitringdichtung
- Packung bei geeigneten Anwendungen
Sicherheitstechnisch relevante Standards:
- Überdruckschutz systemseitig zwingend erforderlich
- Trockenlaufschutz als Pflichtkonzept
- Temperaturbegrenzung am Stator
- Drehzahlbegrenzung zur Standzeitoptimierung
- Leckageüberwachung bei kritischen Medien
- Mess- und Spülanschlüsse
- ATEX-Ausführung bei Bedarf
Typische technische Erstansätze:
- Trockenlauf zulässig: nein
- Trockenlaufschutz: Temperatur- oder Leistungsüberwachung mit Abschaltung
- Leckageziel: minimiert
- Sperr- oder Spülsystem: bei abrasiven, kristallisierenden oder polymerisierenden Medien häufig erforderlich
Antrieb, Regelung und Energie
Exzenterschneckenpumpen werden typischerweise mit Elektromotor und Getriebe ausgeführt, da bei niedriger Drehzahl hohe Drehmomente benötigt werden.
Typische technische Erstansätze:
Die Fördermengenregelung über Frequenzumrichter ist aus technischer Sicht meist vorzuziehen, da sie Standzeit, Scherung und Energieeintrag direkt beeinflusst. Kaltstartfähigkeit wird über Medium, Temperatur und Drehmomentreserve bewertet.
Typische technische Erstansätze:
- Antriebsleistung: 1,5 bis 45 kW bei Standardanwendungen, projektspezifisch höher
- Drehmomentreserve: 20 bis 40 % über Nennbedarf
- Regelung: Frequenzumrichter bevorzugt
- Drehzahlbereich: 50 bis 350 1/min
- Betriebsstunden pro Jahr: 2.000 bis 8.000 h/a
- ATEX: Zone 1+2 möglich
Die Fördermengenregelung über Frequenzumrichter ist aus technischer Sicht meist vorzuziehen, da sie Standzeit, Scherung und Energieeintrag direkt beeinflusst. Kaltstartfähigkeit wird über Medium, Temperatur und Drehmomentreserve bewertet.
Anschlüsse, Einbau und Peripherie
Die Einbausituation beeinflusst Förderstetigkeit, Einlaufverhalten und Wartungszugang erheblich.
Typische technische Erstansätze:
Für abrasive Schlämme ist ein Einlaufkonzept mit Sedimentationsvermeidung und definiertem Zulaufdruck besonders wichtig. Bei hochviskosen Medien können Heizmantel oder Isolierung erforderlich werden, um Kaltstartprobleme und überhöhte Drehmomente zu vermeiden.
Typische technische Erstansätze:
- Anschlussgrößen: DN 25 bis DN 200
- Druckstufen: PN 10 bis PN 40
- Einbaulage: horizontal oder leicht geneigt, bei Trichterpumpen prozessabhängig
- beheizt: optional, besonders bei hochviskosen Medien
- Peripherie: Trichter, Förderschnecke, Rührwerk, Sicherheitsventil, Bypass, Spüleinrichtung
- mobile Ausführung: mit Fahrwagen, Tropfwanne und Schnellkupplungen
Für abrasive Schlämme ist ein Einlaufkonzept mit Sedimentationsvermeidung und definiertem Zulaufdruck besonders wichtig. Bei hochviskosen Medien können Heizmantel oder Isolierung erforderlich werden, um Kaltstartprobleme und überhöhte Drehmomente zu vermeiden.
Monitoring, Schutzfunktionen und Betriebssicherheit
Trockenlauf ist einer der kritischsten Ausfallmechanismen bei Exzenterschneckenpumpen, weil der Stator thermisch und mechanisch schnell geschädigt werden kann.
Typische Schutz- und Monitoringfunktionen:
Kundenwunsch oder Empfehlung für SIL-/HAZOP-nahe Ausführung
Damit lassen sich Trockenlauf, Abrasion, Sedimentation, Gasanteil, Kaltstart und Überlast frühzeitig erkennen und wirtschaftlich beherrschen.
Typische Schutz- und Monitoringfunktionen:
- Trockenlaufschutz
- Temperaturüberwachung am Stator
- Drucküberwachung
- Strom- bzw. Leistungsüberwachung
- Leckageüberwachung
- Alarm- und Abschaltlogik gemäß Anlagenstandard
- Trockenlaufschutz: erforderlich
- Verfügbarkeit: ≥ 95 % als üblicher Zielwert
- Alarm-/Abschaltlogik: beides
Kundenwunsch oder Empfehlung für SIL-/HAZOP-nahe Ausführung
Damit lassen sich Trockenlauf, Abrasion, Sedimentation, Gasanteil, Kaltstart und Überlast frühzeitig erkennen und wirtschaftlich beherrschen.
Qualität, Prüfung und Dokumentation
Die Prüftiefe wird auf Projektkritikalität, Betreiberstandard und Medium abgestimmt.
Typische Prüfinhalte:
Typische Dokumente:
Grundsätzlich werden Details gemäß Vereinbarung und Kundenwunsch ausgeführt.
Typische Prüfinhalte:
- Funktionslauf
- Performance-Test für Q/Δp
- Dichtheitsprüfung
- Druckprüfung, falls gefordert
- Materialzeugnisse nach EN 10204 2.2 oder 3.1
- Rückverfolgbarkeit über Seriennummer und Bauteilzuordnung
Typische Dokumente:
- Datenblatt
- GA- bzw. Anschlussbeschreibung
- Ersatzteilliste
- Betriebsanleitung
- Konformitätsunterlagen
- Ex-Nachweise bei ATEX-Anwendungen
Grundsätzlich werden Details gemäß Vereinbarung und Kundenwunsch ausgeführt.
Service, Wartung und Betriebskosten (TCO)
Die Betriebskosten werden bei Exzenterschneckenpumpen maßgeblich durch Statorstandzeit, Rotorverschleiß, Drehzahlfenster und Trockenlaufereignisse beeinflusst.
Wesentliche TCO-Treiber:
Typische Verschleißteile:
Für kritische Anwendungen können Standby-, 1+1- oder Quick-Change-Konzepte sinnvoll sein. Schulungen zu Stator-/Rotorwechsel, Entlüftung, Trockenlaufvermeidung und Störungssuche werden projektspezifisch berücksichtigt.
Wesentliche TCO-Treiber:
- Energieaufnahme
- Statorverbrauch
- Stillstand
- Serviceaufwand
- Medienverluste
Typische Verschleißteile:
- Stator
- Rotor
- Gelenkkomponenten
- Dichtungen
- gegebenenfalls Lager
Für kritische Anwendungen können Standby-, 1+1- oder Quick-Change-Konzepte sinnvoll sein. Schulungen zu Stator-/Rotorwechsel, Entlüftung, Trockenlaufvermeidung und Störungssuche werden projektspezifisch berücksichtigt.
Vorteile der Exzenterschneckenpumpen von Harton
- definierter Förderstrom auch bei hoher Viskosität
- geeignet für feststoffbeladene, abrasive und scherempfindliche Medien
- breite Bauartenvielfalt mit 10 Typenarten
- hohe Dosiergenauigkeit im geeigneten Betriebsfenster
- flexible Einlauf- und Trichterkonzepte
- anpassbares Rotor-/Stator- und Dichtungssystem
- technische Auslegung durch erfahrene Fachkräfte aus unserem Haus
- ATEX Zone 1+2 möglich, siehe ATEX Checkliste
Arten und Varianten von Exzenterschneckenpumpen
Exzenterschneckenpumpen für unterschiedliche Anwendungen
Wir bieten Exzenterschneckenpumpen in verschiedenen Ausführungen an, um unterschiedlichste Fördermedien und Einsatzbereiche optimal abzudecken. Ob abrasive Stoffe, hygienisch anspruchsvolle Prozesse, selbstansaugende Anwendungen oder universelle Standardlösungen - wir unterstützen Sie bei der Auswahl der passenden Exzenterschneckenpumpe. Dabei berücksichtigen wir die Eigenschaften des Fördermediums sowie Anforderungen an Viskosität, Temperatur, Förderleistung und branchenspezifische Standards.
Exzenterschneckenpumpen für abrasive Medien
Für abrasive Medien wird das Design der Exzenterschneckenpumpe mit verstärkten Komponenten wie verschleißfesten Dichtungen und Rotoren aus hochbeständigen Materialien wie Hartguss oder Keramik angepasst. Diese Pumpen sind ideal für die Förderung von Schlämmen, Zement und anderen abrasiven Substanzen.
| Dosierleistung | 0,1 - 1.500 l/h |
| Druck | bis 30 bar |
| Genauigkeit | ±1 - 3 % |
| Medien | abrasive, schmierige Flüssigkeiten |
| Viskosität | 5.000 - 1.000.000 mPa·s |
| Temperatur | -20 bis +150 °C |
| Werkstoffe | Duplex, Hartguss |
| ATEX | optional |
Hygienische Exzenterschneckenpumpen
Hygienische Exzenterschneckenpumpen erfüllen die strengen Anforderungen der Lebensmittel- und Pharmaindustrie. Sie gewährleisten hygienische Förderprozesse, die mit den gängigen Normen wie FDA und EHEDG übereinstimmen. Diese Pumpen sind CIP- und SIP-fähig, sodass sie eine vollständige Reinigung nach dem Betrieb ermöglichen.
| Temperatur | 0 bis 150 °C |
| Werkstoffe | Edelstahl 1.4404 |
| ATEX | optional |
| Dosierleistung | 0,1 - 1.500 l/h |
| Druck | bis 6 bar |
| Genauigkeit | ±0,5 - 2 % |
| Medien | Lebensmittel, Pharma |
| Viskosität | 1 - 100.000 mPa·s |
Selbstansaugende Exzenterschneckenpumpen
Selbstansaugende Exzenterschneckenpumpen bieten den Vorteil, dass sie auch bei niedrigen oder flutenden Saugbedingungen arbeiten können. Sie sind besonders geeignet für Anwendungen, bei denen eine kontinuierliche Versorgung erforderlich ist, wie z. B. bei der Wasser- oder Abwasserbehandlung.
| Dosierleistung | 0,5 - 2.000 l/h |
| Druck | bis 10 bar |
| Genauigkeit | ±0,5 - 3 % |
| Medien | Wasser, Abwasser, Industrieabfälle |
| Viskosität | 1 - 100.000 mPa·s |
| Temperatur | -10 bis +100 °C |
| Werkstoffe | Edelstahl, Gusseisen |
| ATEX | optional |
Standard Exzenterschneckenpumpen
Exzenterschneckenpumpen bieten eine präzise und pulsationsfreie Förderung von viskosen und abrasiven Medien. Der exzentrische Rotor bewegt sich durch das Statorgehäuse und fördert dabei das Medium ohne mechanische Störung. Diese Pumpen werden häufig in der Abwasserbehandlung, der Lebensmittelindustrie und in der Chemie- und Pharmaindustrie eingesetzt.
| Medien | viskose Flüssigkeiten, feste Partikel |
| Viskosität | 1 - 200.000 mPa·s |
| Temperatur | -20 bis +150 °C |
| Werkstoffe | Edelstahl, Gusseisen |
| ATEX | optional |
| Dosierleistung | 0,1 - 2.000 l/h |
| Druck | bis 10 bar |
| Genauigkeit | ±0,5 - 3 % |
Relevanz für Ingenieure und technische Einkäufer
Für eine wirtschaftliche und standzeitoptimierte Auslegung sind insbesondere Fördermenge, Differenzdruck, Viskosität, Feststoff- und Gasanteil, Medientemperatur, Drehzahlbereich sowie die Auswahl der geeigneten Rotor-/Statorpaarung und des Trockenlaufschutzes entscheidend.
Bei der Beschaffung sollten neben Volumenstrom, Betriebsdruck und Werkstoffen auch Anschlussgrößen, Dichtungssystem, Elastomerqualität, ATEX-Anforderungen, Frequenzumrichterbetrieb sowie Wartungs- und Betreiberstandards eindeutig definiert werden.
Je nach Einsatzbereich sind Anforderungen wie ATEX-Konformität, hygienische Ausführungen für Lebensmittelanwendungen sowie projektspezifische Werkstoff-, Druck- und Funktionsprüfungen als Bestandteil der technischen Spezifikation zu berücksichtigen.
FAQs nach Branchen
Branche wählen
Exzenterschneckenpumpen in der Wasser- und Abwassertechnik: Schlammbehandlung
Exzenterschneckenpumpen in der Lebensmittelindustrie: Hygienische Förderung
Exzenterschneckenpumpen in der Chemischen Industrie: Polymer- und Rohstoffförderung
Exzenterschneckenpumpen in der Öl- und Gasindustrie: Bohrschlämme und Rohöl
Exzenterschneckenpumpen in der Farben- und Lackindustrie: Pigment-Handling
Exzenterschneckenpumpen in der Bau- und Bergbauindustrie: Beton- und Mörtelförderung
Jetzt Anfrage stellen!
Für eine individuelle Beratung und maßgeschneiderte Lösungen, die Ihren Anforderungen entsprechen.
Technisches Anfrageformular - Exzenterschneckenpumpen
Anfrage:
Exzenterschneckenpumpen
Wir melden uns gerne.
Anfrageformular
