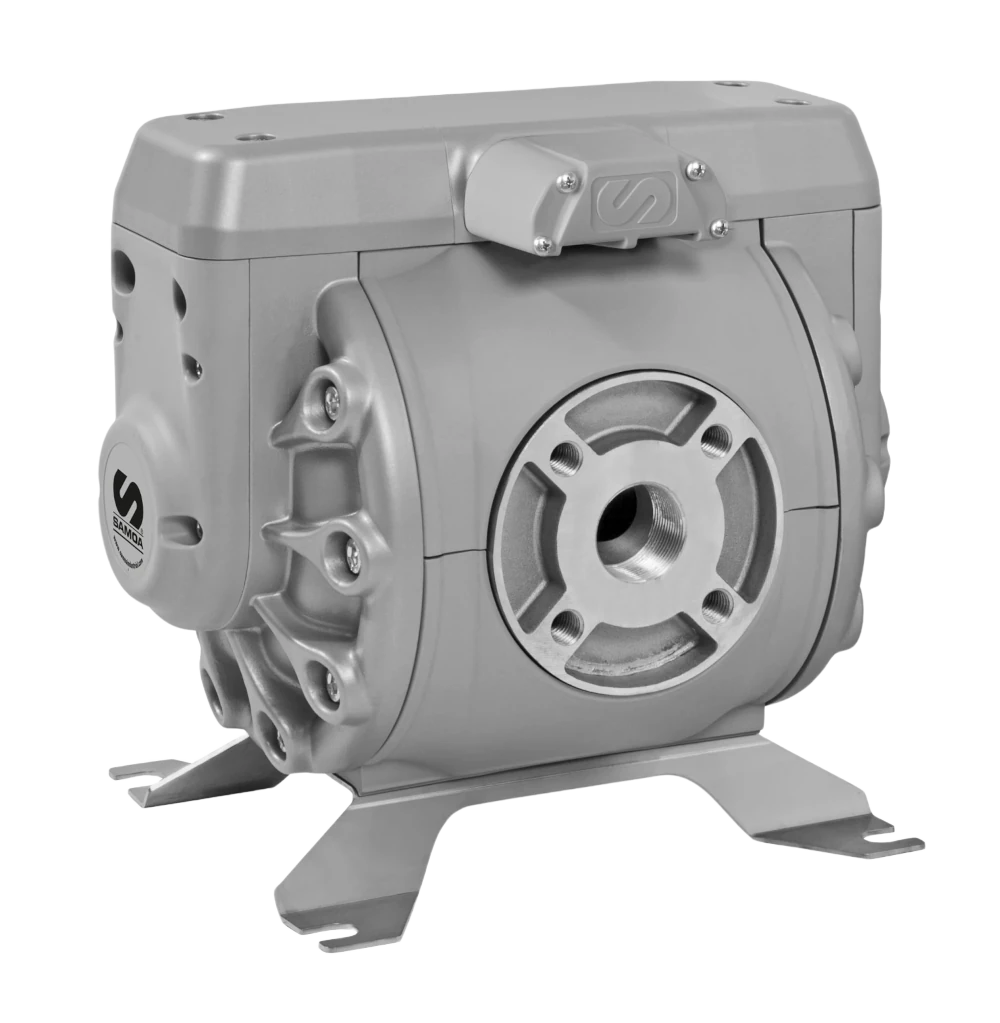

Druckluftmembranpumpen (AODD) - Effiziente und zuverlässige Förderung für anspruchsvolle Medien
Druckluftmembranpumpen (AODD) sind pneumatisch betriebene Verdrängerpumpen, die über zwei wechselwirkende Membranen einen kontinuierlichen Förderstrom erzeugen. Diese Pumpen eignen sich besonders für die Förderung von abrasiven, viskosen und feststoffbeladenen Medien, und sind durch ihre hohe Selbstansaugfähigkeit und Trockenlaufverträglichkeit vielseitig einsetzbar.
Harton Anlagentechnik GmbH bietet eine breite Auswahl an Druckluftmembranpumpen, die auf spezifische Anforderungen für Chemie, Lebensmitteltechnik, Abwasserbehandlung und viele andere Industriebereiche zugeschnitten sind. Mit unterschiedlichen Gehäusematerialien, Membranwerkstoffen und Bauarten bieten wir eine maßgeschneiderte Lösung für Ihre Förderaufgaben.
Harton Anlagentechnik GmbH bietet eine breite Auswahl an Druckluftmembranpumpen, die auf spezifische Anforderungen für Chemie, Lebensmitteltechnik, Abwasserbehandlung und viele andere Industriebereiche zugeschnitten sind. Mit unterschiedlichen Gehäusematerialien, Membranwerkstoffen und Bauarten bieten wir eine maßgeschneiderte Lösung für Ihre Förderaufgaben.
Warum Druckluftmembranpumpen von Harton Anlagentechnik GmbH?
Druckluftmembranpumpen eignen sich hervorragend für Anwendungen, bei denen Medien mit hohem Feststoffanteil, wie Schlämme, Suspensionen und abrasive Flüssigkeiten, gefördert werden müssen. Die Membranen und Ventilkomponenten sind speziell für diese Anforderungen ausgelegt, um einen hohen Verschleißschutz zu gewährleisten.
Unsere Membranpumpen bieten eine hervorragende Selbstansaugfähigkeit und sind in der Lage, auch in Trockenlaufphasen zuverlässig zu arbeiten, ohne dass Schäden an den internen Komponenten entstehen. Dies macht sie ideal für den Einsatz in variierenden Prozessbedingungen.
Unsere Druckluftmembranpumpen finden in vielen Branchen Anwendung, darunter:
- Chemieindustrie: Für die Förderung von Chemikalien, Säuren, Laugen und Lösungsmitteln
- Lebensmittelindustrie: Für die Förderung von Lebensmitteln und additivierten Flüssigkeiten in hygienischen Ausführungen
- Abwassertechnik: Für die Förderung von Abwässern und Schlämmen
- Umwelttechnik: Für die Dosierung und Förderung von Feststoffen in Wasseraufbereitungssystemen
- Fertigungstechnik: Für abrasive Medien in der Produktion
Typische technische Parameter für Druckluftmembranpumpen:
Volumenstrom Q:
0,5 - 1.000 l/min (je nach Ausführung und Betriebspunkt)
Differenzdruck Δp:
0,5 - 8 bar (typisch), bis zu 16 bar (Sonderausführung)
Medientemperatur:
-20 °C bis +120 °C (werkstoff- und membranabhängig)
Umgebungstemperatur:
-20 °C bis +60 °C
Viskosität:
0,5 - 90.000 cst (je nach Modell)
Feststoffanteil:
0 - 30 Gew.-% (für abrasive Medien erforderlich)
Gasanteil im Medium:
0 - 50 Vol.-% (Förderbar, Leistungseinbußen möglich)
Selbstansaughöhe:
0 - 6 m (medium- und installationabhängig)
Luftverbrauch:
0,1 - 2,0 Nm³/min (abhängig von Betriebspunkt und Größe)
Partikelgröße (max.):
0 - 10 mm (ventilabhängig)
Pulsation:
Gering bis mittel (typisch für Doppelmembranpumpen)
Luftqualität:
Die Druckluftversorgung muss für die einwandfreie Funktion der Membranpumpe öl- und wasserfrei sein, um Vereisung und Ventilkleben zu vermeiden.
Die Druckluftversorgung muss für die einwandfreie Funktion der Membranpumpe öl- und wasserfrei sein, um Vereisung und Ventilkleben zu vermeiden.
Typische technische Parameter für Druckluftmembranpumpen:
Unsere Druckluftmembranpumpen sind für die Förderung einer breiten Palette von Medien geeignet, einschließlich:
Abrasive Medien:
Für die Förderung von Schlämmen, abrasiven Flüssigkeiten und Suspensionsmedien bieten unsere Pumpen einen hohen Verschleißschutz und eine lange Lebensdauer.
Ölhaltige Medien:
Für Hydraulik- und Schmieröle sowie Prozessflüssigkeiten in der Industrie bieten unsere Pumpen eine zuverlässige Förderung bei minimalem Verschleiß.
Chemisch aggressive Medien:
Unsere Druckluftmembranpumpen sind für die Förderung von Chemikalien wie Säuren, Laugen und Lösungsmitteln ausgelegt. Wir bieten spezielle Werkstoffe für chemisch aggressive Anwendungen.
Feststoffbeladene Medien:
Die Pumpen sind besonders geeignet für die Förderung von Medien mit hohem Feststoffanteil, wie z. B. Schlämme und Suspensionen, da die Membranpumpe robust gegenüber Feststoffen ist.
Gasführende und schäumende Medien:
Unsere Druckluftmembranpumpen können auch Gas- oder schäumende Medien fördern, wobei wir auf spezielle Entgasungsmechanismen setzen, um eine konstante Förderleistung zu gewährleisten.
Prozessspezifische Anforderungen:
Abrasive Medien:
Für die Förderung von Schlämmen, abrasiven Flüssigkeiten und Suspensionsmedien bieten unsere Pumpen einen hohen Verschleißschutz und eine lange Lebensdauer.
Ölhaltige Medien:
Für Hydraulik- und Schmieröle sowie Prozessflüssigkeiten in der Industrie bieten unsere Pumpen eine zuverlässige Förderung bei minimalem Verschleiß.
Chemisch aggressive Medien:
Unsere Druckluftmembranpumpen sind für die Förderung von Chemikalien wie Säuren, Laugen und Lösungsmitteln ausgelegt. Wir bieten spezielle Werkstoffe für chemisch aggressive Anwendungen.
Feststoffbeladene Medien:
Die Pumpen sind besonders geeignet für die Förderung von Medien mit hohem Feststoffanteil, wie z. B. Schlämme und Suspensionen, da die Membranpumpe robust gegenüber Feststoffen ist.
Gasführende und schäumende Medien:
Unsere Druckluftmembranpumpen können auch Gas- oder schäumende Medien fördern, wobei wir auf spezielle Entgasungsmechanismen setzen, um eine konstante Förderleistung zu gewährleisten.
Prozessspezifische Anforderungen:
- Unsere Pumpenlösungen sind flexibel an Ihre Medienanforderungen anpassbar. Wir bieten maßgeschneiderte Konzepte für alle Arten von Flüssigkeiten und Feststoffen.
- Bei der Förderung von abrasiven Medien setzen wir auf optimierte Ventil- und Membranstrategien, um den Verschleiß zu minimieren.
Die Wahl der richtigen Werkstoffe ist entscheidend für die Leistung und Lebensdauer von Druckluftmembranpumpen.
Typische Werkstoffe:
Verschleißschutz:
Unsere Pumpen für abrasive Medien werden mit speziellen Ventil- und Sitzkomponenten ausgestattet, die die Standzeit verlängern und die Wartungskosten minimieren.
Typische Werkstoffe:
- Gehäuse: Aluminium, Edelstahl 1.4404, 1.4571 oder Kunststoff (PP, PVDF), je nach chemischen Anforderungen und Temperatur
- Membranen: EPDM, FKM, NBR, PTFE-laminiert oder FFKM, je nach Medium und Temperatur
- Ventile: Edelstahl, PTFE, Keramik oder elastomerbeschichtet, abhängig von Abrasivität und Medium
- Dichtungen: FKM, EPDM, PTFE, FFKM
Verschleißschutz:
Unsere Pumpen für abrasive Medien werden mit speziellen Ventil- und Sitzkomponenten ausgestattet, die die Standzeit verlängern und die Wartungskosten minimieren.
Die Dichtungsstrategie für Druckluftmembranpumpen minimiert Leckagen und sorgt für eine effiziente und sichere Dosierung.
Dichtungsoptionen:
Sicherheitsfunktionen:
Dichtungsoptionen:
- Dichtung dem Medium angepasst
- O-Ring-System für minimale Leckage
Sicherheitsfunktionen:
- Überdruckschutz: Verhindert unzulässige Druckspitzen im System
- Trockenlaufschutz: Verhindert Schäden bei Trockenlauf
- Gasblasenmanagement: Reduziert die Auswirkungen von Gasblasen auf die Förderung
Druckluftmembranpumpen werden pneumatisch betrieben und zeichnen sich durch ihre hohe Flexibilität und Energieeffizienz aus.
- Luftdruckbereich: 2 - 8 bar (abhängig von Modell)
- Luftverbrauch: 0,1 - 2,0 Nm³/min
- Regelung: Hubregelung über pneumatische Steuerung oder manuell
- Energieverbrauch: Wird durch Luftverbrauch und Betriebsdruck bestimmt
- ATEX: Zone 1+2 möglich, wenn brennbare Gase oder Flüssigkeiten verarbeitet werden
Qualität, Prüfung und Dokumentation
Unsere Druckluftmembranpumpen unterliegen einer umfassenden Prüfung und Qualitätssicherung:
Dokumentation:
- Werksprüfung (FAT)
- Leistungsprüfung (Q/Δp)
- Dichtheitsprüfung
- Materialzeugnisse nach EN 10204 2.2 / 3.1
Dokumentation:
- Datenblatt
- Betriebsanleitung
- Ersatzteilliste
- Konformitätsnachweise (CE, ATEX)
Service, Wartung und Lebensdauer (TCO)
Die Wartung von Druckluftmembranpumpen umfasst regelmäßig geplante Inspektionen der Membranen, Ventile und Dichtungen.
TCO-Treiber:
Unsere Pumpenlösungen sind so konzipiert, dass Wartungsintervalle maximiert und Stillstandzeiten minimiert werden.
TCO-Treiber:
- Energieverbrauch
- Wartungsaufwand
- Standzeit von Membranen und Dichtungen
- Stillstandzeiten
- Ersatzteilkosten
Unsere Pumpenlösungen sind so konzipiert, dass Wartungsintervalle maximiert und Stillstandzeiten minimiert werden.
Referenzen und Technische Stärken
Druckluftmembranpumpen von Harton Anlagentechnik GmbH werden in zahlreichen Anwendungen erfolgreich eingesetzt:
- Chemie: Für die Förderung von Lösungsmitteln und aggressiven Chemikalien
- Lebensmittelindustrie: Für die hygienische Förderung von Lebensmitteln
- Abwassertechnik: Für die Förderung von Schlämmen und Abwässern
- Fertigungstechnik: Für abrasive und viskose Medien
Arten und Varianten von Druckluftmembranpumpen
Druckluftmembranpumpen sind in zahlreichen Ausführungen erhältlich und lassen sich gezielt an unterschiedliche Fördermedien und Einsatzbereiche anpassen. Je nach Anforderung stehen Varianten für abrasive oder chemisch aggressive Medien, hohe Förderleistungen, präzise Druckregelung sowie hygienische Anwendungen zur Verfügung. So kann für nahezu jede industrielle Anwendung die passende Druckluftmembranpumpe ausgewählt werden.
Druckluftmembranpumpen für abrasive Medien
Diese Variante von Druckluftmembranpumpen ist speziell für abrasive und feststoffbeladene Medien ausgelegt. Die Pumpen sind mit verstärkten Membranen und Gehäusen ausgestattet, um dem Verschleiß durch abrasive Partikel standzuhalten. Sie finden Anwendung in der Zement-, Bergbau- und Abwasserindustrie.
| Druck | bis 8 bar |
| Genauigkeit | ±1 - 3 % |
| Medien | Abrasive Flüssigkeiten, Schlämme, Abwasser |
| Viskosität | 50 - 500.000 mPa·s |
| Temperatur | -10 bis +80 °C |
| Werkstoffe | Edelstahl, PTFE, FKM |
| ATEX | ja |
| Dosierleistung | 0,1 - 1.500 l/h |
Druckluftmembranpumpen für chemisch aggressive Medien
Diese Druckluftmembranpumpen sind für den Umgang mit hochaggressiven Chemikalien konzipiert. Sie verfügen über spezielle Dichtungs- und Membranmaterialien, die für die Förderung von Säuren, Laugen, Lösungsmitteln und anderen aggressiven Medien geeignet sind. Diese Pumpen finden Anwendung in der chemischen Industrie und in der Abwasseraufbereitung.
| ATEX | ja |
| Dosierleistung | 0,1 - 2.000 l/h |
| Druck | bis 8 bar |
| Genauigkeit | ±1 - 3 % |
| Medien | Säuren, Laugen, Lösungsmittel, aggressive Chemikalien |
| Viskosität | 10 - 500.000 mPa·s |
| Temperatur | -10 bis +120 °C |
| Werkstoffe | PTFE, PVDF, Edelstahl |
Druckluftmembranpumpen für hohe Förderströme
Diese Pumpen sind für Anwendungen mit besonders hohen Förderströmen konzipiert. Sie bieten die Möglichkeit, große Mengen an Flüssigkeiten bei gleichzeitig niedrigen Förderhöhen zu transportieren. Diese Varianten kommen in der Entwässerung, in der Landwirtschaft und in der chemischen Industrie zum Einsatz.
| Druck | bis 8 bar |
| Genauigkeit | ±2 - 5 % |
| Medien | Wasser, Abwasser, chemische Flüssigkeiten |
| Viskosität | 1 - 500 mPa·s |
| Temperatur | -10 bis +80 °C |
| Werkstoffe | Edelstahl, PTFE, PVDF |
| ATEX | optional |
| Dosierleistung | 0,1 - 10.000 l/h |
Druckluftmembranpumpen mit verstellbarem Druck
Druckluftmembranpumpen mit verstellbarem Druck bieten eine präzise Steuerung der Fördermenge und des Drucks. Diese Pumpen eignen sich besonders für Anwendungen, bei denen sich die Betriebsbedingungen ändern, wie z. B. in der chemischen Verarbeitung oder der Kunststoffindustrie. Durch die flexible Anpassung der Drehzahl und des Betriebsdrucks wird eine noch genauere Dosierung erreicht.
| Dosierleistung | 0,1 - 1.000 l/h |
| Druck | bis 16 bar |
| Genauigkeit | ±0,5 - 2 % |
| Medien | Chemikalien, viskose Flüssigkeiten |
| Viskosität | 50 - 100.000 mPa·s |
| Temperatur | -20 bis +120 °C |
| Werkstoffe | Edelstahl, Aluminium, PTFE |
| ATEX | ja |
Hygienische Druckluftmembranpumpen
Hygienische Druckluftmembranpumpen sind speziell für die Lebensmittel- und Pharmaindustrie konzipiert. Sie erfüllen die strengen Hygienevorschriften und sind leicht zu reinigen. Diese Pumpen haben glatte Oberflächen und sind für sterile Anwendungen geeignet.
| Viskosität | 10 - 50.000 mPa·s |
| Temperatur | -20 bis +100 °C |
| Werkstoffe | Edelstahl, PTFE, FKM |
| ATEX | ja |
| Dosierleistung | 0,1 - 500 l/h |
| Druck | bis 6 bar |
| Genauigkeit | ±0,5 - 1 % |
| Medien | Lebensmittel, pharmazeutische Flüssigkeiten |
Standard-Druckluftmembranpumpen
Druckluftmembranpumpen arbeiten mit Druckluft, die das Membransystem in eine oszillierende Bewegung versetzt. Diese Pumpen sind besonders robust und vielseitig, da sie ohne elektrische Energiequelle arbeiten und daher für den Einsatz in explosionsgefährdeten Bereichen geeignet sind. Sie werden häufig in der chemischen, pharmazeutischen und Abwasserindustrie verwendet.
| Dosierleistung | 0,1 - 2.000 l/h |
| Druck | bis 8 bar |
| Genauigkeit | ±1 - 3 % |
| Medien | Chemikalien, aggressive Medien, viskose Flüssigkeiten |
| Viskosität | 50 - 500.000 mPa·s |
| Temperatur | -10 bis +80 °C |
| Werkstoffe | Edelstahl, PTFE, PVDF |
| ATEX | ja |
Relevanz für Ingenieure und technische Einkäufer
Für die technisch und wirtschaftlich optimale Auslegung sind insbesondere Förderstrom, Differenzdruck, Mediumseigenschaften (Viskosität, Feststoffanteil, chemische Beständigkeit), Ansaughöhe, Druckluftversorgung sowie die Auswahl geeigneter Membran- und Gehäusewerkstoffe entscheidend.
Bei der Beschaffung sollten neben den Leistungsdaten insbesondere Werkstoffe, Anschlussgrößen, maximal zulässige Partikelgröße, Luftverbrauch, ATEX-Ausführung, Wartungsfreundlichkeit sowie die Verfügbarkeit von Ersatz- und Verschleißteilen berücksichtigt werden.
Je nach Einsatzbereich sind Anforderungen wie ATEX-Richtlinie, Druckgeräterichtlinie (PED), lebensmitteltaugliche Werkstoffe gemäß FDA bzw. EU 1935/2004 sowie werkstoff- und anwendungsspezifische Dichtheits- und Funktionsprüfungen zu berücksichtigen.
