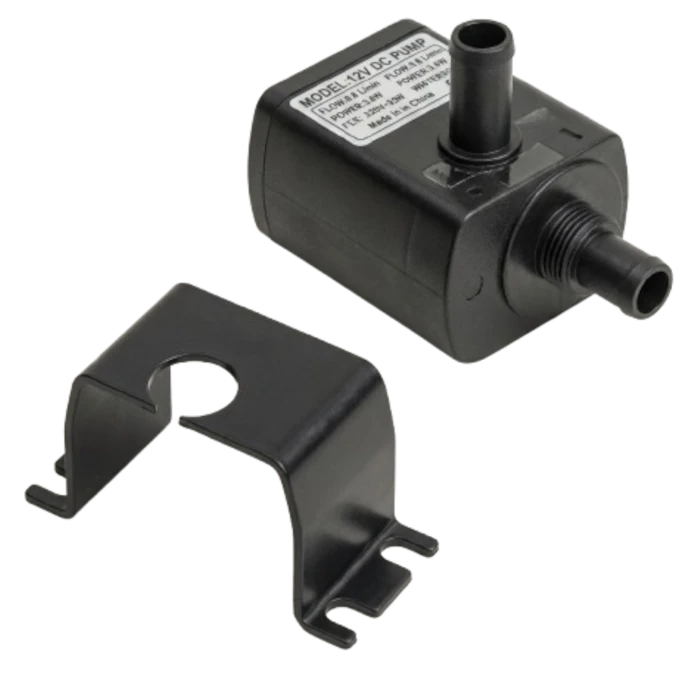

Kleine Pumpen auch mit DC Antrieb - Platzsparend mit integrierter Drehzahlsteuerung und variabler Ausstattung
In der anspruchsvollen Gerätetechnik sowie im maßgeschneiderten Maschinenbau sind kleine Pumpen auch mit DC Antrieb durch ihre kompakten Abmessungen und flexiblen Regeleigenschaften unverzichtbar. Wir vereinen bei diesen Miniaturaggregaten beeindruckende hydraulische Förderwerte mit den handfesten Vorteilen sicherer Niederspannung (12V / 24V / 48V). Durch die Abstimmung mit passenden Leistungsteilen und Steuerungsmodulen sichern wir eine passgenaue Ausrichtung auf Ihren Betriebspunkt, ganz ohne die Wechselstrom-typischen Transformationseinbußen.
Wir von der Harton Anlagentechnik GmbH liefern Ihnen anschlussfertige Aggregatmodule, die wir eigens für den kontinuierlichen Einsatz in der Medizintechnik, der Laboranalytik oder zur Kühlung hochleistungsfähiger Baugruppen konstruieren. Unsere Ingenieure begleiten Sie gezielt dabei, die Fördereinheit nicht bloß als Einzelteil, sondern als intelligent gesteuertes Teilsystem in Ihre Gesamtanlage einzubinden.
Wir von der Harton Anlagentechnik GmbH liefern Ihnen anschlussfertige Aggregatmodule, die wir eigens für den kontinuierlichen Einsatz in der Medizintechnik, der Laboranalytik oder zur Kühlung hochleistungsfähiger Baugruppen konstruieren. Unsere Ingenieure begleiten Sie gezielt dabei, die Fördereinheit nicht bloß als Einzelteil, sondern als intelligent gesteuertes Teilsystem in Ihre Gesamtanlage einzubinden.
Warum kleine Pumpen von Harton Anlagentechnik GmbH?
Wir vertrauen konsequent auf bürstenlose Gleichstrommotoren. Weil hier keinerlei mechanische Bürsten abnutzen, erreichen unsere Antriebe mühelos Einsatzzeiten von mehr als 20.000 Stunden. Dadurch stellen sie für wartungsfreie OEM-Systeme, bei welchen Ausfallsicherheit entscheidet, die bevorzugte Lösung dar.
Wir liefern unsere Einheiten direkt mit passender externer oder verbauter Steuerungskarte. Mittels standardisierter Signale (etwa PWM oder Analogspannung) lässt sich die Motordrehzahl exakt regulieren. Auf diese Weise reduzieren unsere Entwickler Ihren Energiebedarf und mindern die Geräuschentwicklung auf ein Minimum.
Sehr viele unserer kleinen Pumpen mit DC Antrieb funktionieren über ein integriertes Magnetkupplungssystem. Da der Motor ohne durchgehende Welle mit dem Laufrad verbunden ist, bleibt der Förderraum vollständig hermetisch isoliert. Ein Austreten der Flüssigkeit oder ein Einströmen von Umgebungsluft schließen wir konstruktiv aus.
Technische Spezifikationen
| Volt | 5 V bis 26 V (Einzelmodelle ab 4,5 V; Nennspannung 12 V oder 24 V) |
| Stromstärke | 0,10 A bis 6,7 A |
| Förderhöhe max. | 0,6 m bis 20 m |
| Fördermenge max. | 1,7 l/min bis 105 l/min (100 l/h bis 6.300 l/h) |
| Saugstutzen | 8 mm bis 38 mm, alternativ 1/2" (M20) oder 1" (32 mm) |
| Druckstutzen | 7 mm bis 38 mm, alternativ 1/2" (M20) oder 1" (32 mm) |
| Drehzahlregelung | Kundenseitig (DC30A) oder PWM-Signal, 0-5 V, Potentiometer |
| Leistungsaufnahme | 0,45 W bis 120 W |
| Schutzart | IP68 (alle Serien) |
| Medientemperatur max. | 60 °C bis 120 °C (S-/A-Baureihen 100 °C, DC40M 70 °C) |
Medien und Einsatzgebiete für DC-Systeme
Unsere kleinen Pumpen mit DC Antrieb eignen sich hervorragend für klare, niedrigviskose Flüssigkeiten:
Labortechnik:
Zirkulation voreingestellter Medien in Analyse- und Diagnostikgeräten.
Medizintechnik:
Flüssigkeitskühlung für medizinische Laser oder Tomographiesysteme.

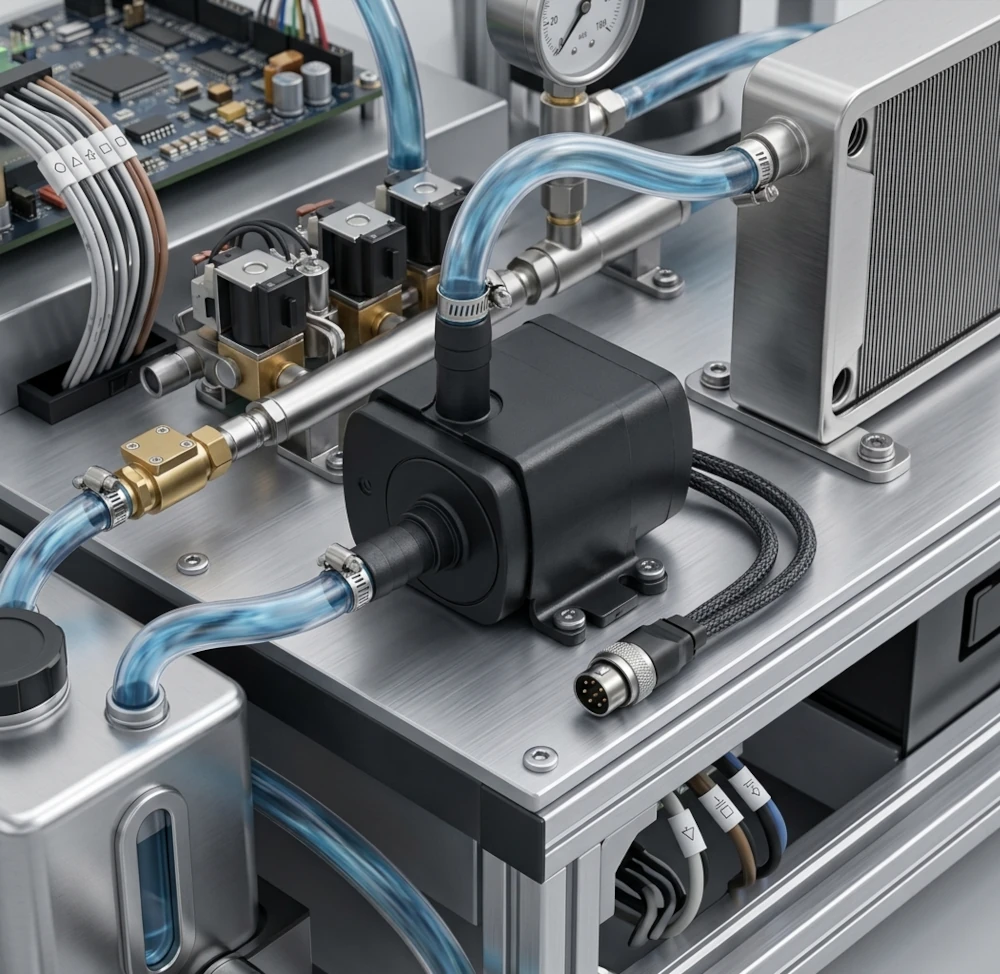

Industrielle Kühlung:
Thermische Entlastung von Schweißwerkzeugen, Lasern oder Batteriemodulen.
Getränketechnik:
Förderung und Abmessen von Wasser oder Spülmedien (FDA-konforme Werkstoffe wählbar).
Selbst bei minimalen Gehäuseabmessungen machen wir bei der Materialauswahl keinerlei Zugeständnisse:
- Pumpengehäuse: Technische Polymere wie PPS, PPE oder PVDF für maximale chemische Beständigkeit.
- Gleitlagerung: Hochfeste Keramikstifte und Kohlelager garantieren extrem vibrationsarmen Lauf sowie Schutz gegen Trockenlaufschäden beim Anfahren.
- Elastomere: Präzise O-Ringe aus EPDM oder FKM (Viton).
Die Synthese aus moderner Steuerung und strömungsoptimierter Hydraulik bringt Ihnen spürbare Vorteile:
- Plug-and-Play: Wir liefern auf Wunsch vorkonfigurierte Netzteile zum direkten Netzanschluss an 230V AC.
- Smarter Schutz: Integrierter Blockierschutz sowie Sanftanlauf zur Schonung der mechanischen Komponenten.
- EMV-geprüft: Unsere Elektronikbaugruppen halten die strengen Grenzwerte im Industrie- und Medizinsektor sicher ein.
Jede Fertigungseinheit durchläuft bei der Harton Anlagentechnik GmbH strikte Qualitätskontrollen:
- Hydraulikprüfung: Abgleich der tatsächlichen Parameter mit der vorgegebenen Soll-Kennlinie.
- Elektrische Sicherheit: Überprüfung nach den maßgeblichen Niederspannungsvorgaben.
- Begleitunterlagen: Wir stellen detaillierte Datenblätter, CAD-Einbaumodelle und Konformitätsbescheinigungen serienmäßig bereit.
Dank der wartungsfreien BLDC-Motoren reduzieren wir Ihre laufenden Unterhaltskosten spürbar. Die Investition in unsere geregelten Gleichstromsysteme zahlt sich rasch aus durch:
- Deutlich abgesenkten Leistungsbedarf im Teillastbetrieb.
- Ersatzlosen Wegfall mechanischer Drosselorgane.
- Hohe Verfügbarkeit Ihrer Anlage durch verschleißarme Lagerkonzepte.
Arten und Varianten unserer DC-Pumpen
Unsere DC-Pumpen lassen sich anhand von Förderstrom, Förderhöhe, Betriebsspannung und erforderlicher Regelbarkeit an unterschiedliche Anlagenkonzepte anpassen. Das Programm umfasst kompakte Zwei- und Dreiphasen-DC-Pumpen mit bürstenlosem Antrieb und magnetischer Trennung. Je nach Baureihe stehen unterschiedliche Kennlinien, Leistungsstufen und Regelmöglichkeiten zur Verfügung.
Bei den dreiphasigen Ausführungen arbeitet ein sensorloser Controller. Die Drehzahl kann je nach Variante über PWM, ein 0-5-V-Signal oder Potentiometer beeinflusst werden. Für diese Ausführungen ist außerdem ein Soft-Start vorgesehen, der den Stromstoß beim Einschalten reduziert.
Bei den dreiphasigen Ausführungen arbeitet ein sensorloser Controller. Die Drehzahl kann je nach Variante über PWM, ein 0-5-V-Signal oder Potentiometer beeinflusst werden. Für diese Ausführungen ist außerdem ein Soft-Start vorgesehen, der den Stromstoß beim Einschalten reduziert.
Für kompakte Kühl- und Umwälzkreisläufe stehen dreiphasige DC-Pumpen mit sensorloser Ansteuerung zur Verfügung. Die DC40-Baureihen kombinieren einen bürstenlosen, magnetisch getrennten Antrieb mit elektronischer Drehzahlregelung. Je nach Ausführung erfolgt die Regelung über PWM, 0-5-V-Analogsignal oder Potentiometer.
Die DC40A erreicht beispielsweise Förderströme bis 14 l/min und eine maximale Förderhöhe von 6 m. Die Leistungsaufnahme reicht je nach Ausführung von 2,5 bis 28,8 W. Für die Pumpe werden 12 oder 24 V DC sowie IP68 bei entsprechender Tauchinstallation angegeben.
Die DC40A erreicht beispielsweise Förderströme bis 14 l/min und eine maximale Förderhöhe von 6 m. Die Leistungsaufnahme reicht je nach Ausführung von 2,5 bis 28,8 W. Für die Pumpe werden 12 oder 24 V DC sowie IP68 bei entsprechender Tauchinstallation angegeben.
| Förderstrom (Q) | bis 14 l/min |
| Max. Förderhöhe | 6 m |
| Leistungsaufnahme | 2,5-28,8 W |
| Betriebsspannung | 12 oder 24 V DC |
| Antrieb | bürstenlos, magnetisch getrennt |
| Drehzahlregelung | PWM / 0-5 V / Potentiometer |
| Schutzart | IP68 bei entsprechender Tauchinstallation |
| Max. Medientemperatur | 60 °C |
Leistungsstarke dreiphasige DC-Pumpe für höhere Förderströme
Wenn größere Volumenströme benötigt werden, bietet die DC50A-Baureihe einen deutlich erweiterten Leistungsbereich. Sie arbeitet ebenfalls mit einem bürstenlosen, magnetisch getrennten Antrieb und ist als Zwei- oder Dreiphasenausführung verfügbar.
Für die S/A-Unterbaureihen nennt das Datenblatt Förderströme bis 60 l/min. Die elektrische Leistungsaufnahme reicht bis 86,4 W. Je nach Ausführung werden 12 oder 24 V DC eingesetzt. Für die dreiphasigen S/A-Varianten werden Medientemperaturen bis 100 °C angegeben; bei Ausführungen mit im Pumpenkörper integriertem Controller liegt der ausgewiesene Wert bei 60 °C.
Für die S/A-Unterbaureihen nennt das Datenblatt Förderströme bis 60 l/min. Die elektrische Leistungsaufnahme reicht bis 86,4 W. Je nach Ausführung werden 12 oder 24 V DC eingesetzt. Für die dreiphasigen S/A-Varianten werden Medientemperaturen bis 100 °C angegeben; bei Ausführungen mit im Pumpenkörper integriertem Controller liegt der ausgewiesene Wert bei 60 °C.
| Max. Medientemperatur | 60 °C bzw. bis 100 °C bei S/A-Unterbaureihen |
| Antrieb | bürstenlos, magnetisch getrennt |
| Förderstrom Q | bis 60 l/min |
| Max. Förderhöhe | bis 5 m |
| Leistungsaufnahme | 2,5-86,4 W |
| Betriebsspannung | 12 oder 24 V DC |
| Anschlussdurchmesser Einlass | 27 mm |
| Anschlussdurchmesser Auslass | 27 mm |
Magnetisch getrennte DC-Pumpe für hohe Förderhöhe
Für Kreisläufe mit höherem hydraulischem Widerstand stehen Varianten zur Verfügung, bei denen nicht der maximale Volumenstrom, sondern eine höhere Förderhöhe im Vordergrund steht. Die DC50B-Baureihe erreicht bei dreiphasigen S/A-Ausführungen eine maximale Förderhöhe von 13 m.
Der maximale Förderstrom beträgt 30 l/min. Die Leistungsaufnahme liegt je nach Modell zwischen 24 und 86,4 W. Die Pumpen sind für 12 oder 24 V DC ausgelegt. Das Datenblatt nennt außerdem Trockenlauf- und Blockierschutz als verfügbare Schutzfunktionen sowie eine Drehzahlregelung über PWM, 0-5 V oder Potentiometer.
Der maximale Förderstrom beträgt 30 l/min. Die Leistungsaufnahme liegt je nach Modell zwischen 24 und 86,4 W. Die Pumpen sind für 12 oder 24 V DC ausgelegt. Das Datenblatt nennt außerdem Trockenlauf- und Blockierschutz als verfügbare Schutzfunktionen sowie eine Drehzahlregelung über PWM, 0-5 V oder Potentiometer.
| Förderstrom Q | bis 30 l/min |
| Max. Förderhöhe | bis 13 m |
| Leistungsaufnahme | bis 86,4 W |
| Betriebsspannung | 12 oder 24 V DC |
| Antrieb | bürstenlos, magnetisch getrennt |
| Drehzahlregelung | PWM / 0-5 V / Potentiometer |
| Schutzart | IP68 bei entsprechender Tauchinstallation |
| Schutzfunktionen | Trockenlauf- und Blockierschutz, ausführungsabhängig |
Systemvorteile und technische Alleinstellungsmerkmale
Alle Einheiten arbeiten zulaufgesteuert (normalsaugend); die Flüssigkeit muss der Saugseite zuströmen. Wir berechnen für Ihre spezifische Anlage die erforderliche Zulaufhöhe. Durch strömungsgünstige Laufradformen senken wir den NPSHr-Wert unserer Aggregate, was die Prozesssicherheit auch bei höheren Wassertemperaturen oder geringem Zulaufdruck nachhaltig steigert.
Anders als einfache Gleichstrommotoren sind unsere BLDC-Lösungen nach strengen Industrie-EMV-Kriterien geprüft. Wir stellen die vollständige Peripherie bereit - von Hutschienen-Netzteilen bis hin zu Treibern mit entkoppelten Steuer-Eingängen. Das Engineering-Know-how der Harton Anlagentechnik GmbH garantiert Ihnen die reibungslose Einbindung in Ihre übergeordnete Steuerung (SPS).
