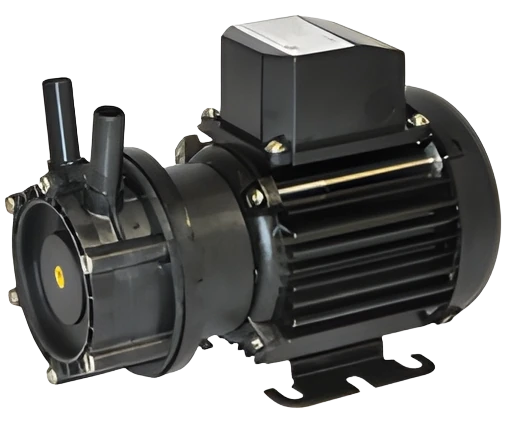

Pumper med magnetkobling - uten tetninger og lekkasjefri for aggressive og kritiske medier
Pumper med magnetkobling er den foretrukne løsningen når aggressive, giftige eller vannfarlige medier må pumpes på en sikker og utslippsfri måte. Takket være den tetningsfrie konstruksjonen overføres dreiemomentet via et magnetisk koblingssystem, slik at det ikke er behov for dynamisk akseltetning.
Harton Anlagentechnik GmbH utvikler og leverer disse pumpesystemene som kjemiske sentrifugalpumper i plast og metall - utformet for maksimal driftssikkerhet, mediebestandighet og HSE-samsvar.
Harton Anlagentechnik GmbH utvikler og leverer disse pumpesystemene som kjemiske sentrifugalpumper i plast og metall - utformet for maksimal driftssikkerhet, mediebestandighet og HSE-samsvar.
Hvorfor velge pumper med magnetkobling fra Harton Anlagentechnik GmbH?
Magnetkoblingssystemet overfører dreiemomentet gjennom en hermetisk lukket spaltebeholder. Dette resulterer i et system som er helt uten tetninger og uten potensielle lekkasjepunkter.
Vår utforming er spesielt tilpasset aggressive medier som syrer, baser, halogenerte forbindelser eller stoffer med sterk lukt. Plastmaterialer som PP, PVDF eller PTFE-foringer forhindrer korrosjon og øker driftssikkerheten.
Ved dimensjoneringen tas det ikke bare hensyn til fremføringsstrøm og fremføringshøyde, men også til:
- Mediets tetthet og viskositet
- Damptrykk og avgassingsatferd
- NPSH-forhold og innløpsløsning
- Temperatur- og trykkvindu
Tekniske spesifikasjoner
| Gjennomstrømning Q | 0,5-300 m³/t |
| Løftehøyde H | 5 - 90 m |
| Systemtrykk | opp til 16 bar |
| Temperaturområde | -10 °C til +120 °C |
| Viskositet | 0,3-200 mPa·s |
| Andel faststoff | opp til ca. 3 % |
| Gassandel | opp til ca. 10 % |
Viktig begrensning:
Tørrkjøring er ikke tillatt uten beskyttelsesplan, da lagrene og spaltbeholderen er avhengige av kontinuerlig kjøling fra mediet.
Tørrkjøring er ikke tillatt uten beskyttelsesplan, da lagrene og spaltbeholderen er avhengige av kontinuerlig kjøling fra mediet.
Konstruksjonstyper, varianter og systemkonsepter
Pumper med magnetkobling finnes i ulike utførelser somkjemiske sentrifugalpumper:
Magnetkoblingssystemet består av en indre og en ytre magnet med en spaltebeholder som skillebarriere. Dreiemomentoverføringen tilpasses nøyaktig til driftspunkt, medium og startbetingelser.
Avgrensning:
- Inline-utførelse
- Blokkdesign
- Prosessutførelse
- Skid-integrasjon med tilhørende utstyr
Magnetkoblingssystemet består av en indre og en ytre magnet med en spaltebeholder som skillebarriere. Dreiemomentoverføringen tilpasses nøyaktig til driftspunkt, medium og startbetingelser.
Avgrensning:
- sammenlignet med glidepakning: fullstendig lekkasjefri
- sammenlignet med metallpumper: korrosjonsbestandig, men med et materialavhengig begrenset trykk-/temperaturområde
Valg av materiale skjer utelukkende på grunnlag av kjemisk bestandighet, temperatur og mekanisk belastning.
Pumpehus:
Lagermaterialer:
Elastomerer:
Teknisk vurdering:
Slipende eller partikkelholdige medier godkjennes kun innenfor definerte grenser, da interne lagre og spaltebeholderen er følsomme for partikler.
Pumpehus:
- PP (kostnadseffektivt, begrenset temperaturområde)
- PVDF (høyere kjemisk og termisk bestandighet)
- ETFE / PTFE (svært motstandsdyktige foringer)
Lagermaterialer:
- Kull / grafitt
- Silisiumkarbid (SiC)
- Aluminiumoksid (Al₂O₃)
Elastomerer:
- EPDM
- FKM
- FFKM
Teknisk vurdering:
- Spenningssprekkkorrosjon
- Permeasjon og diffusjon
- Termisk aldring
- Partikkelslitasje
Slipende eller partikkelholdige medier godkjennes kun innenfor definerte grenser, da interne lagre og spaltebeholderen er følsomme for partikler.
Magnetkoblingspumper brukes særlig til:
Kritiske faktorer:
Et avgassings- eller filterkonsept er en obligatorisk del av utformingen for aktuelle medier.
- aggressive syrer og baser
- giftige og vannfarlige medier
- luktintensive eller flyktige stoffer
- kloridholdige medier
Kritiske faktorer:
- Gass- og dampinnhold → Innvirkning på pumpestabiliteten
- Damptrykk → Innvirkning på NPSH
- Partikler → innvirkning på lagre og spaltbeholder
- Temperatur → Innvirkning på materialet og levetiden
Et avgassings- eller filterkonsept er en obligatorisk del av utformingen for aktuelle medier.
Tetninger, sikkerhet og HMS-konsept
Systemet er utformet helt uten tetninger. Spaltebeholderen sørger for den hermetiske adskillelsen.
Sikkerhetsrelevante aspekter:
For plastkapslinger vurderes i tillegg elektrostatisk oppladning, og ved behov benyttes en ledende utførelse.
Sikkerhetsrelevante aspekter:
- Overvåking av spaltebeholder- og lagertemperatur
- Beskyttelse mot tørrkjøring ved hjelp av sensorer
- Oppsamlingskar eller sekundærbeskyttelse
- ATEX-godkjent utførelse mulig
For plastkapslinger vurderes i tillegg elektrostatisk oppladning, og ved behov benyttes en ledende utførelse.
Drift, regulering og energi
- Elektromotor (IE3/IE4) med kobling
- Omdreiningstallregulering via frekvensomformer
- Justering av driftspunktet for å unngå kavitasjon
Magnetkoblingen er dimensjonert for det nødvendige dreiemomentet. Kritiske driftspunkter er særlig:
- Kaldstart ved høy viskositet
- Blokkering eller fastkiling av partikler
- Drift utenfor karakteristikken
Integrasjon, montering og tilleggsutstyr
- kort, strømningsoptimalisert sugeledning
- tilstrekkelig NPSH-reserve
- Filter- eller silkonsept ved partikler
- Avgassing ved flyktige medier
- Målepunkter for trykk, temperatur og gjennomstrømning
I tillegg må det absolutt implementeres et beskyttelsessystem mot tørrkjøring.
Overvåking, driftssikkerhet og beskyttelsesfunksjoner
Overvåkingsparametere:
Temperaturstigning er en sentral indikator på tørrkjøring eller lagerproblemer.
- Trykk og differansetrykk
- Gjennomstrømning
- Motoreffekt
- Lagringstemperatur
- Spaltbeholderens temperatur
Temperaturstigning er en sentral indikator på tørrkjøring eller lagerproblemer.
Kvalitet, kontroll og dokumentasjon
- Funksjonstest
- Tetthetsprøve av spaltebeholderen
- Ytelsestest (Q/H)
- FAT / valgfritt SAT
- CE- og ATEX-samsvar
- Materialattester
Service, vedlikehold og levetid (TCO)
Når det gjelder pumper uten tetninger, endres fokus:
Slitasjefaktorer:
- færre tetningsskift
- større fokus på lagre og overvåking
Slitasjefaktorer:
- Tørrkjøring
- Gassinnhold
- Partikler
- Temperaturspisser
Fordelene med Hartons pumper med magnetkobling
- Et system som er helt lekkasjefritt
- høy motstandsdyktighet mot aggressive kjemikalier
- reduserte HMS-risikoer
- ingen akseltetning nødvendig
- Prosesssikker utforming av vårt ingeniørteam
- integrerbare beskyttelses- og overvåkingskonsepter
Send inn en teknisk henvendelse
For utformingen trenger vi:
- Medium og sammensetning
- Temperatur, viskositet og tetthet
- Gjennomstrømning og løftehøyde
- NPSH og monteringssituasjon
- ATEX-krav
Typer og varianter av våre magnetkoblingspumper
Våre pumper med magnetkobling dekker et bredt spekter av industrielle anvendelser og tilbyr skreddersydde løsninger for sikker og lekkasjefri håndtering av aggressive, viskøse eller følsomme medier. Avhengig av prosesskravene benyttes ulike utførelser - fra horisontalesentrifugalpumper i PP eller PVDF for svært korrosive syrer og baser, via presise tannhjulspumper for doseringsapplikasjoner innen farmasøytisk industri og bioteknologi, til PFA-belagte heavy-duty-utførelser for spesielt krevende kjemiske prosesser.
Produktutvalget suppleres av selvansugende varianter for enklere integrering i anlegg, samt vertikale pumpesystemer for effektiv tømming av beholdere og avløpsteknikk. Alle utførelser drar nytte av den hermetiske adskillelsen som magnetkoblingen gir, noe som sikrer maksimal driftssikkerhet uten dynamiske tetninger.
Prosjektering og applikasjonsspesifikk utforming utføres av Harton Anlagentechnik GmbH, med særlig fokus på effektivitet, prosessstabilitet og sikker håndtering av kritiske medier.
Produktutvalget suppleres av selvansugende varianter for enklere integrering i anlegg, samt vertikale pumpesystemer for effektiv tømming av beholdere og avløpsteknikk. Alle utførelser drar nytte av den hermetiske adskillelsen som magnetkoblingen gir, noe som sikrer maksimal driftssikkerhet uten dynamiske tetninger.
Prosjektering og applikasjonsspesifikk utforming utføres av Harton Anlagentechnik GmbH, med særlig fokus på effektivitet, prosessstabilitet og sikker håndtering av kritiske medier.
Denne konstruksjonen utgjør den industrielle standarden for transport av svært aggressive syrer og baser. Våre ingeniører utvikler disse variantene først og fremst for galvanoteknikk og overflatebehandling, der det er avgjørende at komponentene som kommer i kontakt med mediet har absolutt korrosjonsbestandighet. Den hermetiske adskillelsen ved hjelp av magnetkoblingen forhindrer enhver form for lekkasje. Vår ekspertise kommer her særlig til uttrykk i den hydrauliske valideringen, for å minimere risikoen for kavitasjon ved kritiske medier med høyt damptrykk.
| Faste stoffer | maks. 5 % (ikke slipende) |
| Gassandel | ＜ 2 % |
| Volumstrøm Q | 0,5 - 400 m³/h |
| Tetning | sealless (magnetkobling) |
| Løftehøyde H | opp til 60 m |
| Materialer | PP, PVDF |
| Trykk | PN 10 - PN 16 |
| ATEX | Sone 1 og 2 (valgfritt) |
| Virkningsgrad | 45 - 75 % |
| Ytelse | 0,12 - 75 kW |
| Omløpshastighet | 1.450 - 2.900 min⁻¹ |
| Temperatur | -20 °C bis +100 °C |
| Viskositet | opp til 200 mPas |
| NPSH | avhengig av underlag (fra 2 m) |
Når det gjelder presis dosering av aggressive medier i legemiddelindustrien eller bioteknologi, tas disse fortrengningspumpene med lite volum i bruk. I 2. generasjon validerer vi individuelle anleggskonsepter som garanterer ekstremt høy doseringsnøyaktighet og samtidig lekkasjefri transport. Utfordringen ligger her i mediets viskositets-temperatur-forhold, som våre spesialister validerer teknisk på forhånd gjennom nøyaktige karakteristikkanalyser.
| Gassandel | 0 % |
| NPSH | krever lavt innløpstrykk |
| Volumstrøm Q | 0,1 - 2.000 l/h |
| Tetning | Magnetkobling |
| Løftehøyde H | N/A (fortrengningsprinsippet) |
| Materialer | PEEK, PTFE, PVDF |
| Trykk | opp til 10 bar |
| ATEX | Kan velges som tilleggsutstyr |
| Virkningsgrad | 85-95 % (volumetrisk) |
| Ytelse | 0,09 - 2,2 kW |
| Omløpshastighet | 500 - 3.000 min⁻¹ |
| Temperatur | -10 °C bis +60 °C |
| Viskositet | 0,5 - 5.000 mPas |
| Faste stoffer | Helt fri for faste stoffer |
For kjemisk industri og petrokjemi satser våre spesialister på metallpansrede pumper med et tykt PFA-belegg. Denne kombinasjonen forener den mekaniske robustheten til et støpt hus med den universelle kjemiske bestandigheten til fluorplast. Siden 1984 har vi dermed løst oppgaver der standardplast når sine grenser på grunn av termiske eller mekaniske belastninger. Våre prosjektutviklere legger særlig vekt på å minimere virvelstrømstap i spaltebeholderen ved systemintegrasjon for å øke energieffektiviteten.
| Omløpshastighet | 1.450 - 2.900 min⁻¹ |
| Temperatur | -30 °C til +150 °C |
| Viskositet | opp til 100 mPas |
| Faste stoffer | anbefales uten faste stoffer |
| Gassandel | 0 % |
| NPSH | ca. 3,5 m |
| Volumstrøm Q | 1 - 150 m³/h |
| Tetning | Hermetisk tett |
| Løftehøyde H | opp til 90 m |
| Materialer | Armeret sfærisk støpejern / PFA |
| Trykk | opp til 16 bar |
| ATEX | Sone 1 (standard) |
| Virkningsgrad | 50 - 70 % |
| Ytelse | 1,5 - 45 kW |
Denne varianten er løsningen for bruksområder der mediet oppbevares under pumpens nivå. Våre ingeniører benytter her spesielle husgeometrier med integrert evakueringstrinn. For våre kunder betyr dette en betydelig forenkling av rørføringen. En spesiell utfordring er beskyttelsen mot tørrkjøring under innsugingsprosessen, noe vi sikrer gjennom individuelle anleggskonsepter og integrerte sensorer.
| Omløpshastighet | 1.450 - 2.900 min⁻¹ |
| Temperatur | opp til +70 °C |
| Viskositet | opp til 50 mPas |
| Faste stoffer | anbefales ikke |
| Gassandel | Innsugningsfase opp til 100 % gass |
| NPSH | Sugehøyde opp til 5 m |
| Volumstrøm Q | 0,5 - 50 m³/h |
| Tetning | Magnetkobling |
| Løftehøyde H | opp til 35 m |
| Materialer | PP, PVDF |
| Trykk | opp til 6 bar |
| ATEX | Zone 2 |
| Virkningsgrad | 35 - 55 % |
| Ytelse | 0,75 - 11 kW |
Innen avløpsteknikk og for tømming av beholdere anbefaler våre teknikere den vertikale utførelsen. Fordelen ligger i den plassbesparende systemintegrasjonen direkte i tanken, der magnetdriften kan være plassert utenfor mediet eller hermetisk innkapslet. Ingeniørkompetansen hos Harton Anlagentechnik GmbH garanterer her en optimal utforming av nedsenkingsdybden og akselføringen for å unngå vibrasjoner selv ved svingende NPSH-verdier og øke prosesssikkerheten i kundens drift.
| Løftehøyde H | opp til 40 m |
| Materialer | PP, PVDF, PE |
| Trykk | PN 6 |
| ATEX | Ja, med passende innkapsling |
| Virkningsgrad | 40 - 60 % |
| Ytelse | 0,55 - 15 kW |
| Omløpshastighet | 1.450 - 2.900 min⁻¹ |
| Temperatur | opp til +80 °C |
| Viskositet | opp til 150 mPas |
| Faste stoffer | mulig under visse forutsetninger |
| Gassandel | opp til 3 % |
| NPSH | ukritisk på grunn av dykkkonstruksjonen |
| Volumstrøm Q | 1 - 80 m³/h |
| Tetning | Magnetkobling / spaltebeholder |
Relevans for ingeniører og innkjøpere innen teknikk
Dimensjoneringen utføres på grunnlag av gjennomstrømning, løftehøyde, mediets egenskaper (tetthet, viskositet, damptrykk, gass- og faststoffinnhold), NPSH-betingelser samt temperatur- og trykkområde, med særlig hensyn til kjemisk bestandighet og driftsforhold uten uakseptabel tørrkjøring.
Avgjørende for anskaffelsen er utførelsen som en tetningsfri magnetkoblingspumpe, det tillatte driftsområdet (opp til 16 bar, -10 °C til +120 °C), materialvalget (PP, PVDF, PTFE-foringer samt SiC/grafitt-lager) samt definerte grenseverdier for gass- og faststoffinnhold.
Relevante krav omfatter HSE-konform, lekkasjefri utførelse med påvist tetthet, material- og mediebetingede holdbarhetstester, trykk- og funksjonstester samt kvalitetssikrede produksjons- og godkjenningsprosesser, inkludert dokumentasjon av driftsgrenser.
