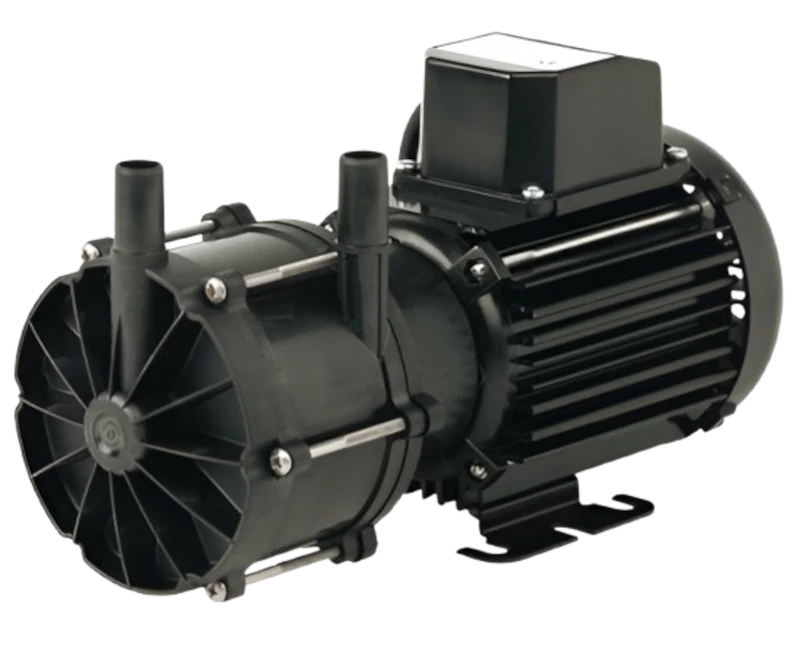

Flödespumpar som förflyttar volym - inte alstrar tryck.
När mycket stora volymflöden måste pumpas vid låga till medelhöga tryckhöjder når traditionell pumpteknik snabbt sina gränser. Flödespumpar är utformade just för detta driftsfall. Avgörande är inte bara hydrauliken, utan framför allt inloppet, NPSH-reserven och att undvika kavitation och virvelbildning.
HARTON Anlagentechnik GmbH betraktar därför flödespumpar inte isolerat, utan alltid i samband med inloppskonstruktion, vattennivå, driftpunkt och regleringsstrategi.
HARTON Anlagentechnik GmbH betraktar därför flödespumpar inte isolerat, utan alltid i samband med inloppskonstruktion, vattennivå, driftpunkt och regleringsstrategi.
Varför välja en flödespump från Harton Anlagentechnik GmbH?
Vi dimensionerar alltid varje flödespump i samverkan med inloppsanläggningen. Eftersom avlugningssträckor och en jämn tillströmning förhindrar virvelbildning och vridning uppnår dessa system en stabil drift även vid varierande vattennivåer. Detta gör dem till ett lämpligt val för pumpstationer och cirkulationssystem där tillförlitlighet har högsta prioritet.
Vår dimensionering omfattar en noggrann NPSH-analys. Genom att utvärdera tillflödeshöjd, tryckförluster och impellergeometri kan kavitationsrisken minimeras redan före idrifttagningen. På så sätt kan våra ingenjörer effektivt förhindra materialslitage, vibrationer och effektförlust.
Många av våra strömningspumpar planeras tillsammans med inloppsanläggningen, bottenutformningen och rörledningsdragningen. Eftersom pumpen och anläggningen betraktas som en enhet kan man säkerställa en stabil och störningsfri pumpningsprocess. På så sätt kan driftstopp till följd av ogynnsamma strömningsförhållanden i stort sett uteslutas.
Tekniska specifikationer
Utifrån vårt sortiment hittar du här de typiska specifikationerna för ett välgrundat urval:
| Volymflöde Q | 500-1 300 m³/h (kan även överstiga detta beroende på projektet) |
| Lyfthöjd H | 1-950 m WS (beroende på modell) |
| Driftstryck | upp till 25 bar (gjutjärn/duplex), upp till 16 bar (rostfritt stål AISI 316) |
| Varvtal | 1 000-3 000 varv per minut |
| Medietemperatur | -40 °C till +180 °C |
| Viskositet | optimerad för vattenliknande medier |
| Andel fasta ämnen | vanligtvis upp till ca 0,05 viktprocent |
| Anmärkning | Alla uppgifter varierar beroende på modell |
Medier och användningsområden för flödessystem
Våra flödespumpar är särskilt väl lämpade för transport av stora vattenmängder:
Kylvattenteknik:
Cirkulation av stora volymflöden i industriella kylkretslopp.
Vattenbyggnad:
Pumpning i pumpstationer vid översvämnings- och dräneringsuppgifter.
Industriell återcirkulation:
Cirkulation av processvatten och råvatten i produktionsanläggningar.
Miljöteknik:
Transport av stora vattenmängder med begränsad andel fasta ämnen (material finns tillgängliga beroende på mediets krav).
Trots den höga transportkapaciteten gör vi inga kompromisser när det gäller materialvalet:
- Pumphus: Gjutjärn, rostfritt stål AISI 316 eller duplexmaterial som 1.4462 för hög korrosionsbeständighet.
- Korrosionsskydd: Epoxidbeläggningar och katodiskt korrosionsskydd för aggressiva medier.
- Axel- och lagerutformning: Hänsyn till vibrationer, belastningsväxlingar och kritiska varvtal för vibrationsfri drift.
Kombinationen av en robust drivanordning och en anpassad regleringsstrategi ger er konkurrensfördelar:
- Standarddrivning: Kortslutningsmotor (TEFC) med skyddsklass IP55 och IE3-verkningsgrad.
- Variante för varvtal: 2-, 4- eller 6-polig för olika driftspunkter.
- Regleringsstrategi: Frekvensomriktare eller justerbara propellerblad för att undvika ineffektiva dellastområden.
Varje flödespump genomgår definierade testcykler hos Harton Anlagentechnik GmbH:
- Karakteristikprovning: Jämförelse av faktiska värden med den teoretiska karakteristiken (Q/H).
- Elektrisk säkerhet: Funktionsprovning och elektrisk provning enligt gällande riktlinjer.
- Dokumentation: Fullständiga datablad, allmänna ritningar och provningsprotokoll tillhandahålls som standard.
Tack vare en robust konstruktion av inlopp och hydraulik minskas driftskostnaderna till ett minimum. Investeringen i ett genomtänkt flödespumpsystem betalar sig snabbt genom:
- Lägre energiförbrukning vid stabil drift.
- Inga kavitationsskador tack vare förutseende inloppsplanering.
- Hög systemtillgänglighet tack vare korrosionsbeständiga materialkoncept.
Flödespumpar för din tillämpning
Vi utvecklar och levererar flödespumpar för tillämpningar med höga volymflöden samt låga till medelhöga lyfthöjder. För oss står inte bara pumpen i centrum, utan hela systemet. Från den hydrauliska dimensioneringen och valet av lämpliga material till den optimala integrationen i er anläggning tar vi hänsyn till alla avgörande faktorer. Resultatet blir en skräddarsydd lösning som övertygar genom hög effektivitet, tillförlitlig drift och långsiktig lönsamhet.
Centrifugalpumpar
Centrifugalpumpar hör till de viktigaste pumptyperna inom industrin. Det avgörande är dock inte namnet, utan om hydrauliken, NPSH, materialvalet och tätningskonceptet är väl anpassade till belastningsförhållandena.
Typer och varianter av strömningspumpar
Axiella flödespumpar för maximala volymflöden
Axialflödespumpar transporterar mediet i huvudsak parallellt med pumpaxeln. Denna funktionsprincip är utformad för mycket höga volymflöden vid en relativt låg tryckhöjning och används vanligtvis i pumpstationer, dräneringssystem, cirkulationsvattensystem och översvämningsapplikationer.
Till skillnad från radiella centrifugalpumpar ligger fokus inte på att uppnå höga lyfthöjder, utan på en hydrauliskt stabil förflyttning av stora vattenmängder. Vid denna konstruktionstyp utvärderar våra ingenjörer särskilt inloppsförluster, vattennivåvariationer, virvelbildning och känsligheten för ogynnsamma tillflödesförhållanden.
Den axiella konstruktionen är ekonomiskt dominerande överallt där driftspunkten ligger inom ett snävt höjdfönster, men där stora genomströmningar krävs. För många operatörer är den därför den tekniskt ledande lösningen inom vattenbyggnad och i cirkulationsprocesser med stora volymer.
Till skillnad från radiella centrifugalpumpar ligger fokus inte på att uppnå höga lyfthöjder, utan på en hydrauliskt stabil förflyttning av stora vattenmängder. Vid denna konstruktionstyp utvärderar våra ingenjörer särskilt inloppsförluster, vattennivåvariationer, virvelbildning och känsligheten för ogynnsamma tillflödesförhållanden.
Den axiella konstruktionen är ekonomiskt dominerande överallt där driftspunkten ligger inom ett snävt höjdfönster, men där stora genomströmningar krävs. För många operatörer är den därför den tekniskt ledande lösningen inom vattenbyggnad och i cirkulationsprocesser med stora volymer.
Axialflödespumpar transporterar mediet i huvudsak parallellt med pumpaxeln. Denna funktionsprincip är utformad för mycket höga volymflöden vid en relativt låg tryckhöjning och används vanligtvis i pumpstationer, dräneringssystem, cirkulationsanläggningar och översvämningsapplikationer. Till skillnad från radiella centrifugalpumpar ligger fokus inte på att uppnå höga lyfthöjder, utan på en hydrauliskt stabil förflyttning av stora vattenmängder. Våra ingenjörer utvärderar särskilt inloppsförluster, vattennivåvariationer, virvelbildning och känsligheten för ogynnsamma tillflödesförhållanden vid denna konstruktionstyp. Den axiella konstruktionen är ekonomiskt dominerande överallt där driftspunkten ligger inom ett smalt höjdfönster, men där stora genomströmningar krävs. För många operatörer är den därför den tekniskt ledande lösningen inom vattenbyggnad och i cirkulationsprocesser med stora volymer.
| Flöde | ca 500-1 300 m³/h |
| Stödbelopp | ca 1-30 m |
| Varvtal | ca 1 000 till 3 000 varv per minut |
| Regel | FU eller fast varvtal, bladjustering som tillval |
| Flödesriktning | främst axiellt |
| Medium | Vatten, processvatten, råvatten |
| Kritiska frågor | NPSH, kavitation, inloppsvirvel, instabilitet vid dellast |
| Typiska branscher | Vattenbyggnad, dränering, kylvatten, miljöteknik |
Mixed-flow-pumpar kombinerar axiella och radiella flödeskomponenter. Detta skapar ett tekniskt mellanområde mellan axialpumpar och klassiska centrifugalpumpar. Denna konstruktion används när volymflödet ska förbli högt, men pumphöjden ligger över det typiska området för axialpumpar. Vi lägger särskilt fokus på denna variant när stora flöden måste kombineras med ett utökat höjdintervall. Dimensioneringen sker då utifrån det konkreta Q/H-intervallet, den tillåtna kavitationsbenägenheten, inloppsgeometrin och den ekonomiska driften i dellastområdet. Normativt eller tekniskt sett är blandflödespumpar lämpliga där axiell strömning ensam inte längre räcker till, men där radiella centrifugalpumpar ännu inte utgör den ekonomiskt bästa lösningen. För inköpare är denna variant särskilt relevant när storlek, verkningsgrad och lyfthöjd måste stå i ett balanserat förhållande till varandra.
| Stödbelopp | låg till medelhög, kan utökas avsevärt beroende på projekt |
| Medium | i stort sett liknar vatten |
| Regel | Varvtalsreglering, hydraulisk anpassning (tillval) |
| Typiska användningsområden | Kylvatten, återcirkulation, vattentransport |
| Flöde | högt |
| Strömningsfördelning | axial-radial kombinerad |
| Lämplighet | utökat driftspunktsfönster |
| Avgörande för tolkningen | Karakteristik, NPSH, stabilitet vid dellast |
Propellerpumpar är en undergrupp av flödespumpar med ett löphjul som liknar en propeller och som uppvisar särskilt effektiv drift vid låga tryckhöjder. De används ofta där vattennivåerna varierar och där det krävs hög hydraulisk anpassningsförmåga. I Hartons projektkontext beaktas propellerpumpar framför allt när vatten eller vattenliknande medier ska transporteras med så liten tryckökning som möjligt, men med hög driftsäkerhet. Justerbara blad kan anpassa bladvinkeln till varierande belastningsförhållanden och därmed förbättra processstabiliteten under verklig drift. Den tekniska styrkan hos denna variant ligger inte i maximalt tryck, utan i förmågan att effektivt upprätthålla stora volymflöden under varierande driftsförhållanden. Detta gör propellerpumpar särskilt relevanta för inloppsanläggningar, cirkulationsvatten och reglerbara vattenledningar.
| Flöde | hög, optimerad för stora genomströmningar |
| Stödbelopp | låg |
| Typiska användningsområden | Pumpstationer, cirkulationsvatten, vattennivåreglering |
| Hjulgeometri | fasta eller justerbara propellerblad |
| Belastningsfall | möjligt, beroende på vattennivån |
| Montering | vertikalt eller horisontellt |
| Energieffektivitet | högt vid den definierade driftpunkten |
| Säkerhetsrelevant | Inloppskvalitet, vibrationer, kavitation |
Rörmonterade pumpar integrerar flödespumpen direkt i rörledningssystemet. Denna horisontella konstruktion minskar omledningsförlusterna och lämpar sig särskilt väl för linjära anläggningskoncept med definierade in- och utloppsförhållanden. Våra egna ingenjörer föredrar denna variant när byggnaden erbjuder begränsat vertikalt utrymme och pumpens hydraulik ska integreras direkt i rörledningssystemet. Tekniskt sett är rörledningsförluster, inriktning, placering av armaturer och tillgänglighet för underhåll avgörande faktorer. Ekonomiskt sett är rörhusutförandet ofta det dominerande valet där kompakt horisontell integration och låga byggkostnader är viktigare än vertikala schaktlösningar.
| Underhåll | beroende på tillgänglighet och utbyggnadskoncept |
| Kritiska frågor | Inloppsutjämning, tryckstöt, inriktning |
| Typiska medier | Vatten, kylvatten, processvatten |
| Monteringssätt | horisontellt |
| Höljets form | Rörhus / tubular |
| Systemintegration | direkt i rörledningen |
| Utrymmesbehov | prisvärd med låg bygghöjd |
| Typiska användningsområden | Industrianläggningar, cirkulationssystem, vattentransport |
Vertikala schaktpumpar används när flödespumpen integreras i en vertikal konstruktion. Inloppet från schaktet eller sumpen är i detta sammanhang hydrauliskt mycket känsligt och har stor betydelse för driftsäkerheten. Hos Harton baseras dimensioneringen på en kombination av vattennivå, brunnens geometri, ledväggar, galler, avlastningssträckor och underhållskonceptet. Till skillnad från kompakta standardpumpar är anläggningen här en aktiv del av den totala funktionen. Tekniskt sett är denna konstruktion standard i pumpstationer, vattenbyggnadsanläggningar och storskaliga infrastrukturprojekt. För tekniska inköpare är den särskilt relevant när montering, skenledning, lyftteknik, åtkomstsäkerhet och långsiktig tillgänglighet måste definieras i ett tidigt skede.
| Typiska användningsområden | Pumpstationer, dränering, vattenbyggnad |
| Monteringssätt | vertikalt |
| Underhåll | Montering med hjälp av lyftutrustning / åtkomst via schakt |
| Integrering i byggnaden | Schakt, pumpstation, sump |
| Krav på inlopp | mycket hög |
| Säkerhetskrav | Tillträde, kranplatser, översvämningsskydd |
| Svängningstema | relevant vid stora våglängder |
| Övervakning | Tryck, flöde, effekt, vibrationer |
Betydelse för ingenjörer och tekniska inköpare
Dimensioneringen utförs med utgångspunkt i volymflöde, lyfthöjd, NPSH-reserv, inloppsgeometri samt de hydrauliska randvillkoren för att säkerställa en kavitationsfri och energieffektiv drift över hela arbetsområdet.
Vid den tekniska upphandlingen ska framför allt flödeskapacitet, materialval, drivkoncept, driftstryck, medietemperatur, korrosionsskydd samt dokumentations- och provningskrav fastställas utifrån det specifika projektet.
Flödespumpar ska levereras med dokumenterad prestandakurvtestning, elektrisk funktionsprovning samt fullständig teknisk dokumentation och uppfylla gällande standarder och projektspecifika godkännandekrav.
