Kunststoff Zentrifugalpumpe mit Magnetkupplung HPR 6/11


Produktbild & Leistungskurve

HPR 6/11, Pumpe mit MagnetkupplungHPR 6/11, Pumpe mit Magnetkupplung, Leistungskurve


Technische Daten

Fördermenge 6,2 l/min (50Hz) 7,3 l/min (60Hz)
Förderhöhe 10,5 m (50Hz) 7,3 l/min (60Hz)
Temperaturbereich -20…+85°C
Max. Dichte 1,2 Kg/dm3 @ max. 30 mPa s
Gehäusedruck 10 bar
Gehäusematerial PPS
Flügelrad PPS
Welle Keramik
O-Ring NBR (Nitrile)
Motor 230 V, 1 Ph, 50 Hz 230 V, 1 Ph, 60 Hz 110 V, 1 Ph, 50 Hz 110 V, 1 Ph, 60 Hz
Leistung 60 Watt (Input) / 35 Watt (Output)
Schutzart IP X5
Gesamtgewicht ~ 2,6 kg

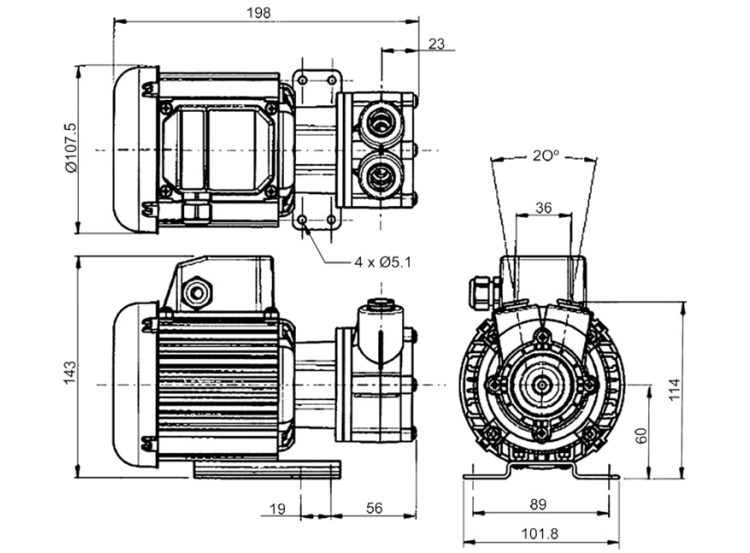

Abmessungen und Einzelteileübersicht

Totton HPR 6/11, Pumpe mit Magnetkupplung, AbmessungenHPR 6/11, Pumpe mit Magnetkupplung, Ersatzteilzeichnung

Einzelteile

Pos. Typ Beschreibung Stück Art.-Nr. Hinweis
1 HPR 6/11 Motor 1 116849 230V 50/60Hz
1 HPR 6/11 Motor 1 116874 110V 50/60Hz
2 HPR 6/11 Montagefuß 1 036329
3 HPR 6/11 Lüfterrad 1 001577
4 HPR 6/11 Lüfterabdeckung 1 036085
5 HPR 6/11 Anschlusskasten 1 036078
6 HPR 6/11 Mutter 4 032105
7 HPR 6/11 Laterne 1 036344
8 HPR 6/11 Schraube 4 022163
9 HPR 6/11 Unterlegscheibe 4 031215
9 HPR 6/11 Unterlegscheibe 4 001565
10 HPR 6/11 Antriebsmagnet 1 043311 8mm Bore
10 HPR 6/11 Antriebsmagnet 1 023267 6mm Bore
11 HPR 6/11 Spindelgehäuse 1 033276
12 HPR 6/11 Antriebsmagnet 1 033248
13 HPR 6/11 O-Ring 2 013394 Nitrile
13 HPR 6/11 O-Ring 2 013291 EPDM
13 HPR 6/11 O-Ring 2 003265 Viton
14 HPR 6/11 Pumpengehäuse 1 033321 threaded ports
14 HPR 6/11 Pumpengehäuse 1 043310 threaded ports
14 HPR 6/11 Pumpengehäuse 1 033320 plain ports
15 HPR 6/11 Flügelrad 1 033323
16 HPR 6/11 Pumpendeckel 1 033249
17 HPR 6/11 Schraube 1 022270

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.

HPR Artikel-Nr.

HPR 6/11: 416987, 416946, 446927, 446917, 486987, 446935, 466905, 466906, 41694
