Kunststoff Zentrifugalpumpe mit Magnetkupplung DC 40/10


Produktbild & Leistungskurve

 DC 40/10, , Kreiselpumpe mit MagnetkupplungDC 40/10, Kreiselpumpe mit Magnetkupplung, Leistungskurve


Technische Daten

Fördermenge ≤ 55 l/min
Förderhöhe ≤ 11 m
Temperaturbereich -20 bis +85°C (PP) -20 bis +95°C (PPS)
Max. Dichte ≤ 1,0 Kg/dm3 bei max. 30cp Viskosität
Gehäusedruck ≤ 1,4 bar
Gehäusematerial PP PPS
Flügelrad PP PPS
Welle Keramik / Aluminiumoxyd (Ceramic)
O-Ring NBR
Motor 12V DC / 12 A 24V DC
Leistung 65 Watt Ausgangsleistung (Output)
Gesamtgewicht ca. 2,7 kg

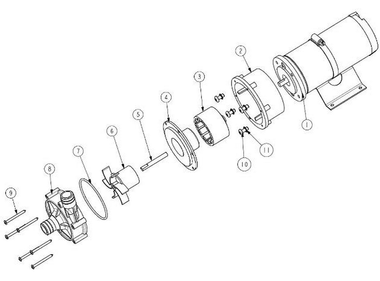

Abmessungen und Einzelteileübersicht

 Totton DC 40/10, Kreiselpumpe mit Magnetkupplung, AbmessungenDC 40/10, Kreiselpumpe mit Magnetkupplung, Ersatzteilzeichnung

Einzelteile

Pos. Typ Beschreibung Stück Art.-Nr. Hinweis
1 DC 40/10 Motor 1 116818 12 V
1 DC 40/10 Motor 1 016802 24V
2 DC 40/10 Motorflansch 1 016152
3 DC 40/10 Laterne 1 002053
4 DC 40/10 Antriebsmagnet 1 016541
5 DC 40/10 Spindelgehäuse 1 016311
6 DC 40/10 Keramikspindel 1 006244
7 DC 40/10 Flügelrad 1 016355 50 Hz
8 DC 40/10 O-Ring 1 013290 EPDM
8 DC 40/10 O-Ring 1 003398 Nitrile
8 DC 40/10 O-Ring 1 021056 Viton
9 DC 40/10 Pumpengehäuse 1 016358 plain
9 DC 40/10 Pumpengehäuse 1 006360 threaded
10 DC 40/10 Schraube 6 012020
10 DC 40/10 Schraube 4 001624
11 DC 40/10 Sicherungsscheibe 4 001030

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.

DC Artikel-Nr.

DC 40/10: 216988, 226956, 226957, 186971, 226939, 226970, 226958, 16723, 226973, 36994, 36972, 226974, 226945
