Produktbild & Leistungskurve
Technische Daten
| Fördermenge | 300 l/min (50Hz) | |||
| Förderhöhe | 16,5 m (50Hz) | |||
| Temperaturbereich | -20…+85°C (PP) | |||
| Max. Dichte | 1,2 Kg/dm3 @ max. 30 mPa s | |||
| Gehäusedruck | 3 bar | |||
| Gehäusematerial | PP | PVDF optional | ||
| Flügelrad | PP | PVDF optional | ||
| Welle | Keramik (Alumina ceramic) | |||
| O-Ring | EPDM | NBR | ||
| Motor | 230 V, 1 Ph, 50 Hz | 415 V, 3 Ph, 50 Hz | ||
| Schutzart | IP 55 | |||
| Gesamtgewicht | 22 kg | |||

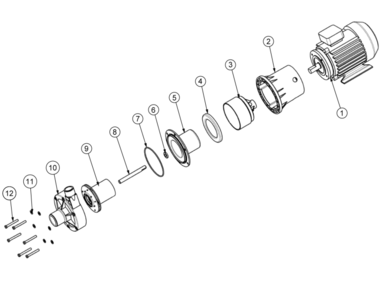

Abmessungen und Einzelteileübersicht
Einzelteile
| Pos. | Typ | Beschreibung | Stück | Art.-Nr. | Hinweis |
|---|---|---|---|---|---|
| 1 | NEMP 270/17 | Motor | 1 | 008871 | 400V 3Ph 50Hz |
| 1 | NEMP 270/17 | Motor | 1 | 230V 1Ph 50Hz | |
| 2 | NEMP 270/17 | Laterne | 1 | 028322 | |
| 3 | NEMP 270/17 | Antriebsmagnet | 1 | 038640 | |
| 4 | NEMP 270/17 | Zentrierscheibe | 1 | 008324 | |
| 5 | NEMP 270/17 | Spindelgehäuse | 1 | 018319 | PPS |
| 5 | NEMP 270/17 | Spindelgehäuse | 1 | 008335 | PVDF |
| 5 | NEMP 270/17 | Spindelgehäuse | 1 | 028300 | PP |
| 6 | NEMP 270/17 | „D“ keramische Dista | 1 | 008330 | |
| 7 | NEMP 270/17 | O-Ring | 1 | 008278 | EPDM |
| 7 | NEMP 270/17 | O-Ring | 1 | 008254 | Viton |
| 8 | NEMP 270/17 | Keramikspindel | 1 | 008329 | Keramik |
| 9 | NEMP 270/17 | Pumpengehäuse | 1 | 018371 | PP |
| 9 | NEMP 270/17 | Pumpengehäuse | 1 | 008659 | PVDF |
| 10 | NEMP 270/17 | Flügelrad | 1 | 038646 | PP |
| 10 | NEMP 270/17 | Flügelrad | 1 | 038647 | PVDF |
| 11 | NEMP 270/17 | Unterlegscheibe | 6 | 001575 | |
| 12 | NEMP 270/17 | Schraube | 6 | 031109 |
Artikelnummern
Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
NEMP Artikel-Nr.
NEMP 270/17: 38642, 38649
