Kunststoff Zentrifugalpumpe mit Magnetkupplung NEMP 20/12

Produktbild & Leistungskurve



---

Technische Daten

Fördermenge	17,4 l/min (50Hz)
Förderhöhe	12,7 m (50Hz)
Temperaturbereich	-20…+85°C
Max. Dichte	1,1 Kg/dm3 @ max. 30 mPa s
Gehäusedruck	2,5 bar
Gehäusematerial	PPS
Flügelrad	PPS
Welle	Keramik (Ceramic)
O-Ring	EPDM alternativ NBR, VITON
Motor	230 V, 1 Ph, 50 Hz	230 V, 1 Ph, 60 Hz	110 V, 1 Ph, 50 Hz	110 V, 1 Ph, 60 Hz
Leistung	95 Watt
Schutzart	IP X5
Gesamtgewicht	~ 3 kg

---

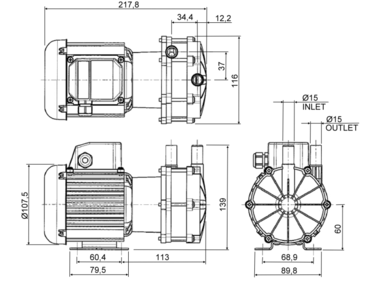

Abmessungen und Einzelteileübersicht



Einzelteile

Pos.	Typ	Beschreibung	Stück	Art.-Nr.	Hinweis
1	NEMP 20/12	Motor	1	116842	230 V
1	NEMP 20/12	Motor	1	116875	110 V
2	NEMP 20/12	Montagefuß	1	036330
3	NEMP 20/12	Lüfterrad	1	001577
4	NEMP 20/12	Lüfterabdeckung	1	036085
5	NEMP 20/12	Anschlusskasten	1	036078
6	NEMP 20/12	Mutter	6	032105
7	NEMP 20/12	Laterne	1	026217
8	NEMP 20/12	Antriebsmagnet	1	006287
9	NEMP 20/12	Pumpengehäuse	1	016374	threaded ports
9	NEMP 20/12	Pumpengehäuse	1	016371	plain ports
10	NEMP 20/12	Keramikspindel	1	026204
11	NEMP 20/12	Druckscheibe	1	026208
12	NEMP 20/12	Antriebsmagnet	1	026203
17	NEMP 20/12	Flügelrad	3	026238	50Hz
14	NEMP 20/12	Zwischenstufe	2	016396
15	NEMP 20/12	O-Ring	2	022059	EPDM
15	NEMP 20/12	O-Ring	2	022058	Viton
16	NEMP 20/12	Stufenelement	2	016395
17	NEMP 20/12	Flügelrad	3	026238	50Hz
17	NEMP 20/12	Flügelrad	1	026288	60Hz
18	NEMP 20/12	Druckscheibe	1	026249
18	NEMP 20/12	Druckscheibe	1	026252
19	NEMP 20/12	O-Ring	1	022056	EPDM
19	NEMP 20/12	O-Ring	1	022055	Viton
20	NEMP 20/12	Pumpendeckel	1	016398	threaded ports
20	NEMP 20/12	Pumpendeckel	1	016397	plain ports
21	NEMP 20/12	Schraube	6	022060

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
