Kunststoff Zentrifugalpumpe mit Magnetkupplung NDP 25/2


Produktbild & Leistungskurve

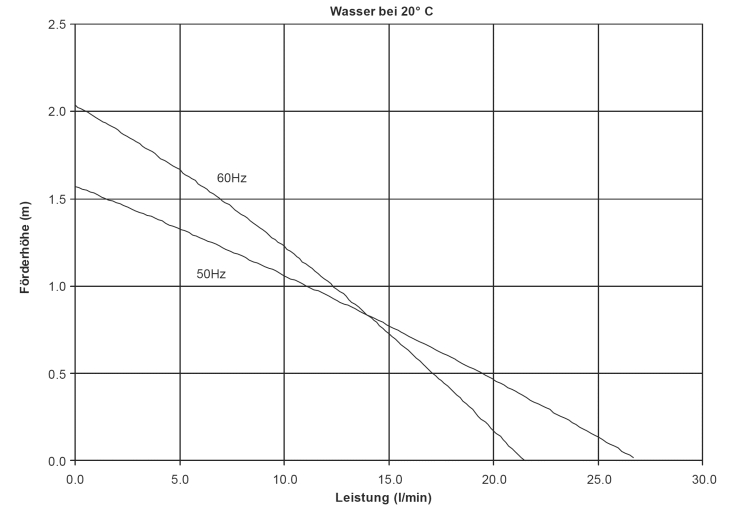

 NDP 25/2, Kreiselpumpe mit MagnetkupplungNDP 25/2, Kreiselpumpe mit Magnetkupplung, Leistungskurve


Technische Daten

Fördermenge 27 l/min (50Hz) 21 l/min (60Hz)
Förderhöhe 1,6 m (50Hz) 21 l/min (60Hz)
Temperaturbereich -20…+85°C (PP) -20…+95°C (PPS)
Max. Dichte 1,2 Kg/dm3 @ max. 30 mPa s
Gehäusedruck 1,4 bar
Gehäusematerial PP PPS
Flügelrad PP PPS
Welle Keramik (Alumina ceramic)
O-Ring EPDM NBR
Motor 230 V, 1 Ph, 50 Hz 230 V, 1 Ph, 60 Hz 110 V, 1 Ph, 50 Hz 110 V, 1 Ph, 60 Hz
Leistung 57 Watt (Input) / 10 Watt (Output)
Schutzart IP 22
Gesamtgewicht ~ 1,8 kg

Abmessungen und Einzelteileübersicht

 Totton NDP 25/2, Kreiselpumpe mit Magnetkupplung, AbmessungenNDP 25/2, Kreiselpumpe mit Magnetkupplung, Ersatzteilzeichnung

Einzelteile

Pos. Typ Beschreibung Stück Art.-Nr. Hinweis
1 NDP 25/2 Motor 1 –
2 NDP 25/2 Lüfterrad 1 033322
3 NDP 25/2 Motorabdeckung 1 013314
4 NDP 25/2 Schraube 2 001739
5 NDP 25/2 Antriebsmagnet 1 023267 6mm Bore
6 NDP 25/2 Spindelgehäuse 1 003271
7 NDP 25/2 O-Ring 1 013291 EPDM
7 NDP 25/2 O-Ring 1 003265 Viton
7 NDP 25/2 O-Ring 1 003224 Nitrile
8 NDP 25/2 Flügelrad 1 013268
9 NDP 25/2 Pumpengehäuse 1 013333 plain
9 NDP 25/2 Pumpengehäuse 1 013334 threaded PP
9 NDP 25/2 Pumpengehäuse 1 033225 PPS threaded
10 NDP 25/2 Schraube 4 001095

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.

NDP Artikel-Nr.

NDP 25/2: 123921, 153982, 113951, 123927, 133923, 163994,, 023921, 053982, 013951, 023927, 033923, 063994

Heidolph KrP 25/2: 523.625.0001

XDP Sonderausführung: ohne Spindel

XDP 25/2: 143998, 183952,153994,, 043998, 083952, 053994, 073992
