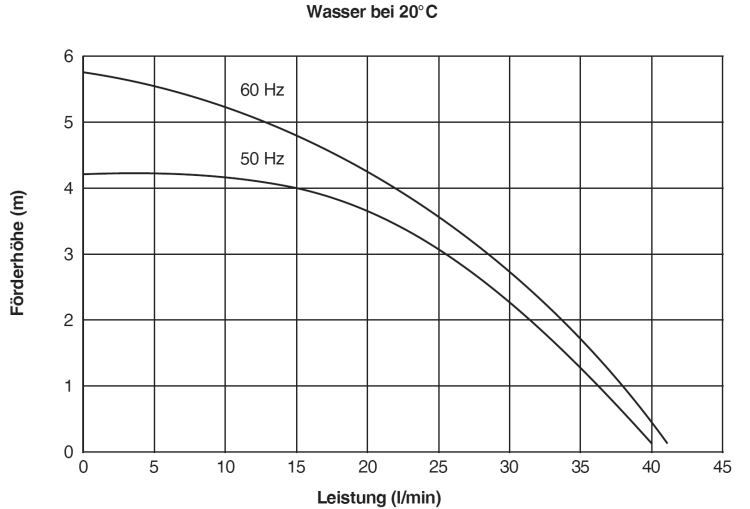

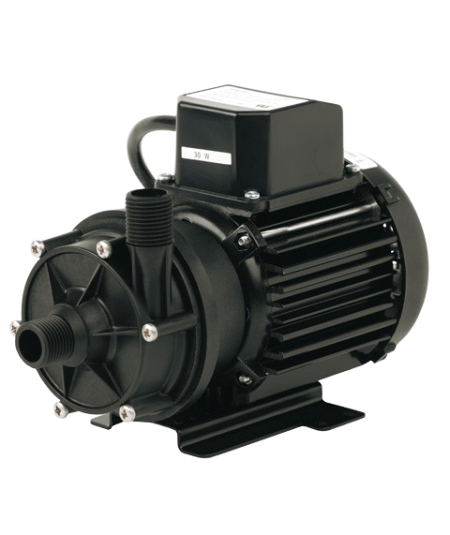

Produktbild & Leistungskurve
| Fördermenge | Förderhöhe |
|---|---|
| 4.3 l/min | 0 m |
| 4.2 l/min | 10 m |
| 4 l/min | 15 m |
| 3.6 l/min | 20 m |
| 3.1 l/min | 25 m |
| 2.3 l/min | 30 m |
| 1.3 l/min | 35 m |
| 0 l/min | 40 m |
Die Leistungskurve wurde mit Wasser bei 20° ermittelt.
Technische Daten
| Fördermenge | 40 l/min (50Hz) | 37 l/min (60Hz) | ||
| Förderhöhe | 4,2 m (50Hz) | 37 l/min (60Hz) | ||
| Temperaturbereich | -20…+85°C (PP) | -20…+85°C (PP) | ||
| Max. Dichte | 1,2 Kg/dm3 @ max. 30cp Viskosität | |||
| Gehäusedruck | 1,4 bar | |||
| Gehäusematerial | PP | PPS | ||
| Flügelrad | PP | PPS | ||
| Welle | Messing (Brass) | |||
| O-Ring | NBR (Nitrile) | |||
| Motor | 230 V, 1 Ph, 50 Hz | 230 V, 1 Ph, 60 Hz | 110 V, 1 Ph, 50 Hz | 110 V, 1 Ph, 60 Hz |
| Leistung | 30 Watt | |||
| Schutzart | IP X5 | |||
| Gesamtgewicht | ~ 2,6 kg | |||

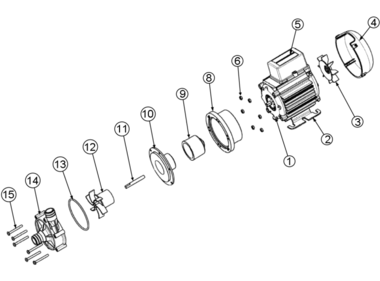

Abmessungen und Einzelteileübersicht
Einzelteile
| Pos. | Typ | Beschreibung | Stück | Art.-Nr. | Hinweis |
|---|---|---|---|---|---|
| 1 | GP 40/4 | Motor | 1 | 116849 | 230V 50/60Hz |
| 1 | GP 40/4 | Motor | 1 | 116874 | 110V 50/60Hz |
| 2 | GP 40/4 | Montagefuß | 1 | 036329 | |
| 3 | GP 40/4 | Lüfterrad | 1 | 001577 | |
| 4 | GP 40/4 | Lüfterabdeckung | 1 | 036085 | |
| 5 | GP 40/4 | Anschlusskasten | 1 | 036078 | |
| 6 | GP 40/4 | Mutter | 6 | 032105 | |
| 7 | GP 40/4 | Laterne | 1 | 036324 | |
| 8 | GP 40/4 | Antriebsmagnet | 1 | 006287 | |
| 9 | GP 40/4 | Spindelgehäuse | 1 | 016311 | |
| 10 | GP 40/4 | Messingspindel | 1 | 016301 | |
| 11 | GP 40/4 | Flügelrad | 1 | 016269 | 50 Hz |
| 11 | GP 40/4 | Flügelrad | 1 | 026216 | 60 Hz |
| 12 | GP 40/4 | O-Ring | 1 | 003398 | Nitrile |
| 13 | GP 40/4 | Pumpengehäuse | 1 | 016358 | plain port PP |
| 13 | GP 40/4 | Pumpengehäuse | 1 | 016360 | threaded port PP |
| 14 | GP 40/4 | Mutter | 6 | 032105 | |
| 15 | GP 40/4 | Schraube | 6 | 022115 | |
| 16 | GP 40/4 | „D“ keramische Distanzscheibe | 1 | 016225 |
Artikelnummern
Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
GP Artikel-Nr.
GP 40/4: 476958, 456995, 476921, 426981, 456914,, 126917, 176958, 156995, 176921, 126981, 156914
GP 35/6: 126928
