Produktbild & Leistungskurve
| Fördermenge | Förderhöhe |
|---|---|
| 11.5 l/min | 0 m |
| 11 l/min | 5 m |
| 10 l/min | 10 m |
| 8.5 l/min | 14 m |
| 7 l/min | 16 m |
| 6 l/min | 20 m |
| 3 l/min | 25 m |
| 0 l/min | 29 m |
Die Leistungskurve wurde mit Wasser bei 20° ermittelt.
Technische Daten
| Fördermenge | 29 l/min (50Hz) | |||
| Förderhöhe | 11 m (50Hz) | |||
| Temperaturbereich | -20…+85°C (PP) | |||
| Max. Dichte | 1,0 Kg/dm3 @ max. 30cp Viskosität | |||
| Gehäusedruck | 1,4 bar | |||
| Gehäusematerial | PP | |||
| Flügelrad | PP | |||
| Welle | Messing (Brass) | |||
| O-Ring | NBR (Nitrile) | |||
| Motor | 230 V, 1 Ph, 50 Hz | 230 V, 1 Ph, 60 Hz | ||
| Leistung | 60 Watt | |||
| Schutzart | IP X5 | |||
| Gesamtgewicht | ~ 3,2 kg | |||

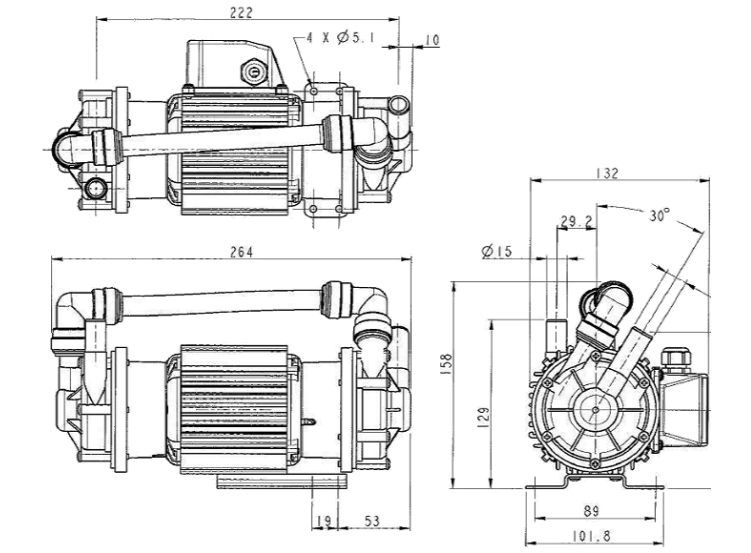

Abmessungen und Einzelteileübersicht
Einzelteile
| Pos. | Typ | Beschreibung | Stück | Art.-Nr. | Hinweis |
|---|---|---|---|---|---|
| 1 | GP 28/11 | Motor | 1 | 116852 | 230 V |
| 2 | GP 28/11 | Montagefuß | 1 | 036329 | |
| 3 | GP 28/11 | Anschlusskasten | 1 | 036078 | |
| 4 | GP 28/11 | Mutter | 20 | 032105 | |
| 5 | GP 28/11 | Laterne | 2 | 036324 | |
| 6 | GP 28/11 | Schraube | 8 | 022163 | |
| 7 | GP 28/11 | Antriebsmagnet | 2 | 006287 | |
| 8 | GP 28/11 | Spindelgehäuse | 2 | 016311 | |
| 9 | GP 28/11 | O-Ring | 2 | 003398 | Nitrile |
| 10 | GP 28/11 | Spindel | 2 | 016311 | |
| 11 | GP 28/11 | Flügelrad | 2 | 016267 | 50 Hz |
| 12 | GP 28/11 | „D“ keramische Distanzscheibe | 2 | 016225 | |
| 13 | GP 28/11 | Pumpengehäuse | 1ea | 016302 | LH plain ports |
| 13 | GP 28/11 | Pumpengehäuse | 1ea | 036353 | LH threaded ports |
| 13 | GP 28/11 | Pumpengehäuse | 1ea | 016303 | plain ports |
| 13 | GP 28/11 | Pumpengehäuse | 1ea | 036354 | threaded ports |
| 14 | GP 28/11 | Schraube | 12 | 022115 | |
| 15 | GP 28/11 | Verbindungselement | 1 | 006769 |
Artikelnummern
Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
GP Artikel-Nr.
GP 28/11: 416985, 426925, 116985, 126925
