Kunststoff Zentrifugalpumpe mit Magnetkupplung GP 25/5


Produktbild & Leistungskurve

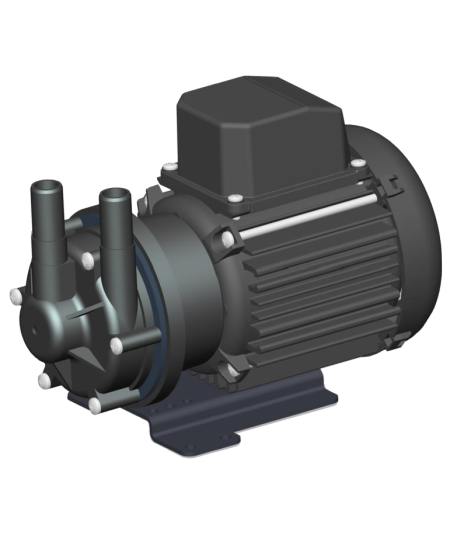

 GP 25/5, Kreiselpumpe mit Magnetkupplung GP 25/5, Kreiselpumpe mit Magnetkupplung, Leistungskurve

Fördermenge Förderhöhe
5.2 l/min 0 m
5.1 l/min 5 m
4.7 l/min 10 m
4.3 l/min 15 m
3.4 l/min 20 m
2 l/min 25 m
0.7 l/min 30 m
0 l/min 32 m
Die Leistungskurve wurde mit Wasser bei 20° ermittelt.

Technische Daten

Fördermenge 32 l/min (50Hz)
Förderhöhe 5,3 m (50Hz)
Temperaturbereich -20…+85°C (PP)
Max. Dichte 1,2 Kg/dm3 @ max. 30cp Viskosität
Gehäusedruck 1,4 bar
Gehäusematerial PP PPS
Flügelrad PP
Welle Messing (Brass)
O-Ring NBR (Nitrile)
Motor 230 V, 1 Ph, 50 Hz 230 V, 1 Ph, 60 Hz 110 V, 1 Ph, 50 Hz 110 V, 1 Ph, 60 Hz
Leistung 30 Watt (Output)
Schutzart IP X5
Gesamtgewicht ~ 2,4 kg

Abmessungen und Einzelteileübersicht

 Totton GP 25/5, Kreiselpumpe mit Magnetkupplung, AbmessungenGP 25/5

Einzelteile

Pos. Typ Beschreibung Stück Art.-Nr. Hinweis
1 GP 25/5 Motor 1 116874 110V 50/60Hz
1 GP 25/5 Motor 1 116849 230V 50/60Hz
2 GP 25/5 Montagefuß 1 036329
3 GP 25/5 Lüfterrad 1 001577
4 GP 25/5 Anschlusskasten 1 036078
13 GP 25/5 Mutter 6 032105
6 GP 25/5 Laterne 1 036324
7 GP 25/5 Antriebsmagnet 1 006287
8 GP 25/5 Spindelgehäuse 1 016311
9 GP 25/5 O-Ring 1 003398 Nitrile
10 GP 25/5 Messingspindel 1 016301
11 GP 25/5 Flügelrad 1 016269 50 Hz
11 GP 25/5 Flügelrad 1 026216 60 Hz
12 GP 25/5 Pumpengehäuse 1 016303 plain ports
12 GP 25/5 Pumpengehäuse 1 036354 threaded ports
13 GP 25/5 Mutter 6 032105
14 GP 25/5 Schraube 6 022060
15 GP 25/5 „D“ keramische Distanzscheibe 1 016225

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.

GP Artikel-Nr.

GP 25/5: 416900, 456908, 446910, 456911, 116900, 156908, 146910, 156911
