Kunststoff Zentrifugalpumpe mit Magnetkupplung DC15/5


Produktbild & Leistungskurve

 DC15/5, Kreiselpumpe mit MagnetkupplungDC15/5, Kreiselpumpe mit Magnetkupplung, Leistungskurve


Technische Daten

Fördermenge 15 l/min
Förderhöhe 6,0 m
Temperaturbereich -20 bis +85°C (PP) -20 bis +95°C (PPS)
Max. Dichte max. 1,0 Kg/dm3 bei max. 30cp Viskosität
Gehäusedruck max. 1,4 bar
Gehäusematerial PP PPS
Flügelrad PP PPS
Welle Keramik (Aluminiumoxyd) (Ceramic)
O-Ring NBR (Nitrile)
Gesamtgewicht ~ 0,7 kg

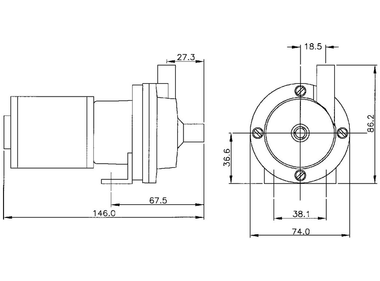

Abmessungen und Einzelteileübersicht

 Totton DC15/5, Kreiselpumpe mit Magnetkupplung, AbmessungenDC15/5, Kreiselpumpe mit Magnetkupplung, Ersatzteilzeichnung

Einzelteile

Pos. Typ Beschreibung Stück Art.-Nr. Hinweis
1 DC 15/5 Motor 1 013808 12V
1 DC 15/5 Motor 1 013809 24V
2 DC 15/5 Befestigungswinkel 1 043308
11 DC 15/5 Schraube 4 022163
4 DC 15/5 Laterne 1 003145
5 DC 15/5 Antriebsmagnet 1 023267 6mm Bore
6 DC 15/5 Spindelgehäuse 1 003357
7 DC 15/5 O-Ring 1 013291 EPDM
7 DC 15/5 O-Ring 1 003224 Nitrile
7 DC 15/5 O-Ring 1 003265 Viton
7 DC 15/5 O-Ring 1 023224 Silicone
8 DC 15/5 Distanzscheibe 1 001624
9 DC 15/5 Flügelrad 1 003355
10 DC 15/5 Pumpengehäuse 1 013358 plain
10 DC 15/5 Pumpengehäuse 1 013364 threaded
11 DC 15/5 Schraube 4 022163

Artikelnummern

Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.

DC Artikel-Nr.

DC 15/5: 73991, 83973, 73983, 83970, 13950, 83941, 73929, 83957, 91212, 13640, 83984, 33944, 83985
