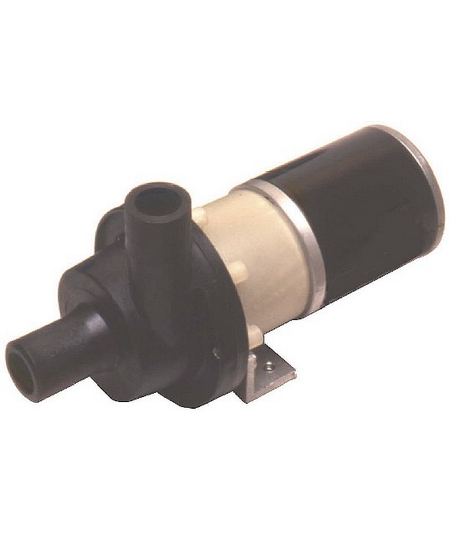

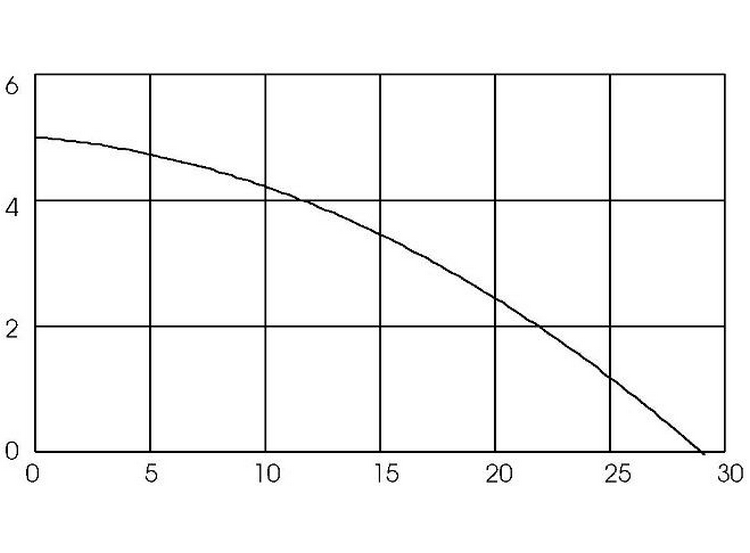

Produktbild & Leistungskurve
Technische Daten
| Fördermenge | ≤ 35 l/min | |||
| Förderhöhe | ≤ 5,0 m | |||
| Temperaturbereich | -20 bis +85°C (PP) | -20 bis +95°C (PPS) | ||
| Max. Dichte | ≤ 1,0 Kg/dm3 bei max. 30cp Viskosität | |||
| Gehäusedruck | ≤ 1,4 bar | |||
| Gehäusematerial | PP | PPS | ||
| Flügelrad | PP | PPS | ||
| Welle | Edelstahl (stainless steel) | |||
| O-Ring | Nitrile | Silicon | ||
| Motor | 12V DC | 24V DC | ||
| Leistung | 60 Watt(Input)/25 Watt(Output) | |||
| Gesamtgewicht | ca. 0,7 kg | |||

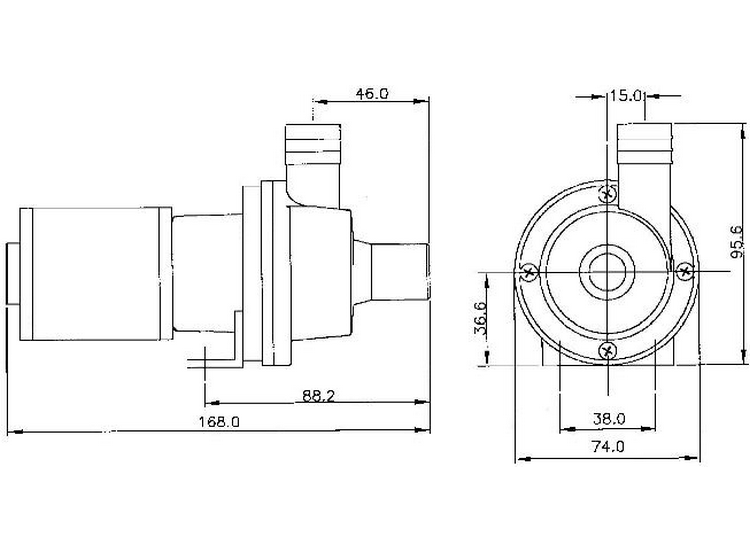

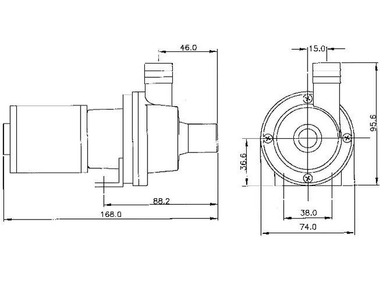

Abmessungen und Einzelteileübersicht

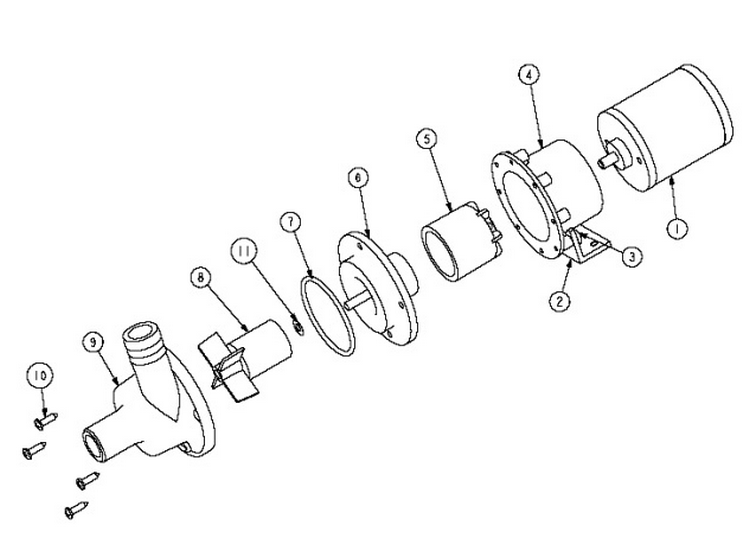

Einzelteile
| Pos. | Typ | Beschreibung | Stück | Art.-Nr. | Hinweis |
|---|---|---|---|---|---|
| 1 | DC 30/5 | Motor | 1 | 013808 | 12V |
| 1 | DC 30/5 | Motor | 1 | 013809 | 24V |
| 2 | DC 30/5 | Befestigungswinkel | 1 | 043308 | |
| 3 | DC 30/5 | Schraube | 4 | 022163 | |
| 4 | DC 30/5 | Laterne | 1 | 003145 | |
| 5 | DC 30/5 | Antriebsmagnet | 1 | 023267 | 6mm Bore |
| 6 | DC 30/5 | Spindelgehäuse | 1 | 003357 | |
| 7 | DC 30/5 | O-Ring | 1 | 013291 | EPDM |
| 7 | DC 30/5 | O-Ring | 1 | 003224 | Nitrile |
| 7 | DC 30/5 | O-Ring | 1 | 023224 | Silicone |
| 7 | DC 30/5 | O-Ring | 1 | 003265 | Viton |
| 8 | DC 30/5 | Flügelrad | 1 | 013268 | |
| 9 | DC 30/5 | Pumpengehäuse | 1 | 013333 | plain |
| 9 | DC 30/5 | Pumpengehäuse | 1 | 013334 | threaded PP |
| 10 | DC 30/5 | Schraube | 2 | 022163 | |
| 11 | DC 30/5 | Distanzscheibe | 1 | 001624 |
Artikelnummern
Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
DC Artikel-Nr.
DC 30/5: 53984, 13948, 33982, 63947, 73986, 73970, 83982, 83983, 83942
